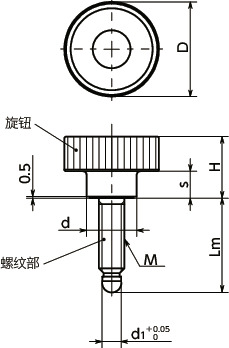

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | d | d1 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KIGMS-24-M6-25 | 24 | M6 | 1 | 25 | 16.5 | 7 | 14 | 4.5 | 9 | CAD | 请求报价 |
| KIGMS-24-M6-35 | 24 | M6 | 1 | 35 | 16.5 | 7 | 14 | 4.5 | 11 | CAD | 请求报价 |
| KIGMS-24-M6-45 | 24 | M6 | 1 | 45 | 16.5 | 7 | 14 | 4.5 | 15 | CAD | 请求报价 |
材质、表面处理
| KIGMS | |
|---|---|
| 旋钮 | 尼龙6（黑） |
| 螺纹部 | SUS303 |

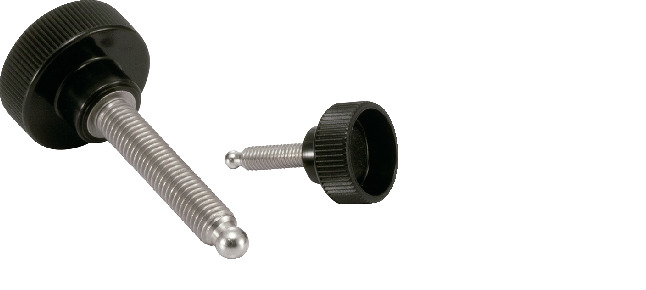

特点
- 螺纹部为不锈钢制，耐腐蚀性优良。
- 请另行购买止推垫SBPSBPS后配套使用。SBPSBPS
-
也备有塑料微型旋钮与止推垫配套的产品。
塑料微型旋钮＋塑料制止推垫----KIGMS-SBPKIGMS-SBP
塑料微型旋钮＋不锈钢制止推垫----KIGMS-SBPSKIGMS-SBPS
