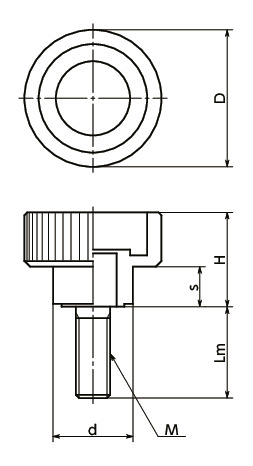

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | d | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KIMS-36-M10-20 | 36 | M10 | 1.5 | 20 | 22.5 | 10 | 18 | 30 | CAD | 请求报价 |
| KIMS-36-M10-25 | 36 | M10 | 1.5 | 25 | 22.5 | 10 | 18 | 33 | CAD | 请求报价 |
| KIMS-36-M10-30 | 36 | M10 | 1.5 | 30 | 22.5 | 10 | 18 | 35 | CAD | 请求报价 |
| KIMS-36-M10-45 | 36 | M10 | 1.5 | 45 | 22.5 | 10 | 18 | 43 | CAD | 请求报价 |
| KIMS-36-M10-55 | 36 | M10 | 1.5 | 55 | 22.5 | 10 | 18 | 48 | CAD | 请求报价 |
材质、表面处理
| KIMS | |
|---|---|
| 旋钮 | 尼龙6（黑） |
| 螺纹部 | SUSXM7 |
特点
- M4～M10的丰富螺纹尺寸。
- 可根据产品符号选择类型及螺纹部的材质。

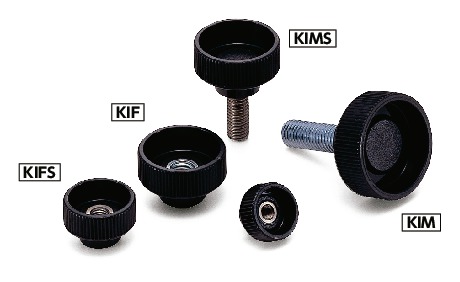

| 产品符号 | 类型 | 螺纹部材质 |
|---|---|---|
| KIM | 外螺纹 | 钢制 |
| KIMS | 外螺纹 | 不锈钢制 |
| KIF | 内螺纹 | 钢制 |
| KIFS | 内螺纹 | 不锈钢制 |
