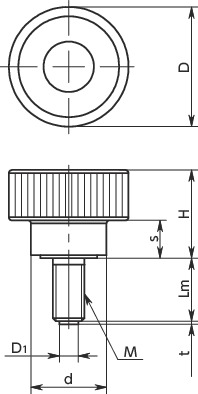

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | d | D1 | t | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KIPMS-19-M5-10-PL | 19 | M5 | 0.8 | 10 | 14 | 6 | 12 | 3 | 1 | 4 | CAD | 请求报价 |
| KIPMS-19-M5-15-PL | 19 | M5 | 0.8 | 15 | 14 | 6 | 12 | 3 | 1 | 5 | CAD | 请求报价 |
| KIPMS-19-M5-20-PL | 19 | M5 | 0.8 | 20 | 14 | 6 | 12 | 3 | 1 | 5 | CAD | 请求报价 |
| KIPMS-19-M5-25-PL | 19 | M5 | 0.8 | 25 | 14 | 6 | 12 | 3 | 1 | 6 | CAD | 请求报价 |
| KIPMS-24-M6-10-PL | 24 | M6 | 1 | 10 | 16.5 | 7 | 14 | 3.5 | 1.3 | 7 | CAD | 请求报价 |
| KIPMS-24-M6-16-PL | 24 | M6 | 1 | 16 | 16.5 | 7 | 14 | 3.5 | 1.3 | 8 | CAD | 请求报价 |
| KIPMS-24-M6-20-PL | 24 | M6 | 1 | 20 | 16.5 | 7 | 14 | 3.5 | 1.3 | 8 | CAD | 请求报价 |
| KIPMS-24-M6-25-PL | 24 | M6 | 1 | 25 | 16.5 | 7 | 14 | 3.5 | 1.3 | 9 | CAD | 请求报价 |
| KIPMS-24-M6-30-PL | 24 | M6 | 1 | 30 | 16.5 | 7 | 14 | 3.5 | 1.3 | 10 | CAD | 请求报价 |
| KIPMS-30-M8-20-PL | 30 | M8 | 1.25 | 20 | 19.5 | 8.5 | 16 | 5 | 1.6 | 16 | CAD | 请求报价 |
| KIPMS-30-M8-25-PL | 30 | M8 | 1.25 | 25 | 19.5 | 8.5 | 16 | 5 | 1.6 | 17 | CAD | 请求报价 |
| KIPMS-30-M8-30-PL | 30 | M8 | 1.25 | 30 | 19.5 | 8.5 | 16 | 5 | 1.6 | 19 | CAD | 请求报价 |
| KIPMS-30-M8-40-PL | 30 | M8 | 1.25 | 40 | 19.5 | 8.5 | 16 | 5 | 1.6 | 22 | CAD | 请求报价 |
| KIPMS-36-M10-20-PL | 36 | M10 | 1.5 | 20 | 22.5 | 10 | 18 | 6.5 | 1.9 | 28 | CAD | 请求报价 |
| KIPMS-36-M10-25-PL | 36 | M10 | 1.5 | 25 | 22.5 | 10 | 18 | 6.5 | 1.9 | 30 | CAD | 请求报价 |
| KIPMS-36-M10-30-PL | 36 | M10 | 1.5 | 30 | 22.5 | 10 | 18 | 6.5 | 1.9 | 33 | CAD | 请求报价 |
| KIPMS-36-M10-45-PL | 36 | M10 | 1.5 | 45 | 22.5 | 10 | 18 | 6.5 | 1.9 | 40 | CAD | 请求报价 |
| KIPMS-36-M10-55-PL | 36 | M10 | 1.5 | 55 | 22.5 | 10 | 18 | 6.5 | 1.9 | 45 | CAD | 请求报价 |
| KIPMS-19-M5-10-BR | 19 | M5 | 0.8 | 10 | 14 | 6 | 12 | 3 | 0.5 | 5 | CAD | 请求报价 |
| KIPMS-19-M5-15-BR | 19 | M5 | 0.8 | 15 | 14 | 6 | 12 | 3 | 0.5 | 6 | CAD | 请求报价 |
| KIPMS-19-M5-20-BR | 19 | M5 | 0.8 | 20 | 14 | 6 | 12 | 3 | 0.5 | 6 | CAD | 请求报价 |
| KIPMS-19-M5-25-BR | 19 | M5 | 0.8 | 25 | 14 | 6 | 12 | 3 | 0.5 | 7 | CAD | 请求报价 |
| KIPMS-24-M6-10-BR | 24 | M6 | 1 | 10 | 16.5 | 7 | 14 | 4 | 1 | 8 | CAD | 请求报价 |
| KIPMS-24-M6-16-BR | 24 | M6 | 1 | 16 | 16.5 | 7 | 14 | 4 | 1 | 9 | CAD | 请求报价 |
| KIPMS-24-M6-20-BR | 24 | M6 | 1 | 20 | 16.5 | 7 | 14 | 4 | 1 | 9 | CAD | 请求报价 |
| KIPMS-24-M6-25-BR | 24 | M6 | 1 | 25 | 16.5 | 7 | 14 | 4 | 1 | 10 | CAD | 请求报价 |
| KIPMS-24-M6-30-BR | 24 | M6 | 1 | 30 | 16.5 | 7 | 14 | 4 | 1 | 11 | CAD | 请求报价 |
| KIPMS-30-M8-20-BR | 30 | M8 | 1.25 | 20 | 19.5 | 8.5 | 16 | 6 | 1.5 | 18 | CAD | 请求报价 |
| KIPMS-30-M8-25-BR | 30 | M8 | 1.25 | 25 | 19.5 | 8.5 | 16 | 6 | 1.5 | 19 | CAD | 请求报价 |
| KIPMS-30-M8-30-BR | 30 | M8 | 1.25 | 30 | 19.5 | 8.5 | 16 | 6 | 1.5 | 21 | CAD | 请求报价 |
| KIPMS-30-M8-40-BR | 30 | M8 | 1.25 | 40 | 19.5 | 8.5 | 16 | 6 | 1.5 | 24 | CAD | 请求报价 |
| KIPMS-36-M10-20-BR | 36 | M10 | 1.5 | 20 | 22.5 | 10 | 18 | 8 | 2 | 30 | CAD | 请求报价 |
| KIPMS-36-M10-25-BR | 36 | M10 | 1.5 | 25 | 22.5 | 10 | 18 | 8 | 2 | 32 | CAD | 请求报价 |
| KIPMS-36-M10-30-BR | 36 | M10 | 1.5 | 30 | 22.5 | 10 | 18 | 8 | 2 | 35 | CAD | 请求报价 |
| KIPMS-36-M10-45-BR | 36 | M10 | 1.5 | 45 | 22.5 | 10 | 18 | 8 | 2 | 42 | CAD | 请求报价 |
| KIPMS-36-M10-55-BR | 36 | M10 | 1.5 | 55 | 22.5 | 10 | 18 | 8 | 2 | 47 | CAD | 请求报价 |
材质、表面处理
| KIPMS-PL | KIPMS-BR | |
|---|---|---|
| 旋钮 | 尼龙6（黑） | 尼龙6（黑） |
| 螺纹部 | SUSXM7 | SUSXM7 |
| 垫 | 聚缩醛（白） | 黄铜 |
特点
- 螺纹前端带垫的塑料微型旋钮。
- 可毫无损伤地紧固工件。
- 螺纹部由耐腐蚀性优良的不锈钢制成。
-

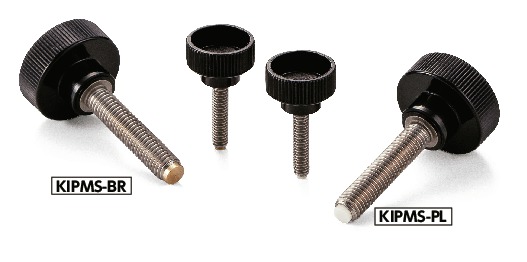

垫材质分为2种。
可根据型号的末尾符号进行选择。
末尾符号PL----塑料垫
末尾符号BR----黄铜垫
