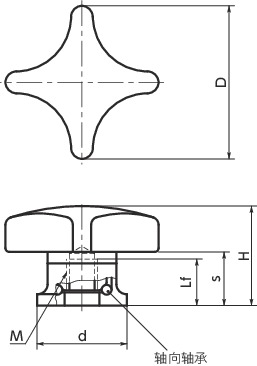

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | H | s | d | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KJB-40-M6 | 40 | M6 | 1 | 14.5 | 27 | 15.5 | 24 | 40 | CAD | 请求报价 |
| KJB-50-M8 | 50 | M8 | 1.25 | 15 | 34 | 22.5 | 25 | 65 | CAD | 请求报价 |
| KJB-63-M10 | 63 | M10 | 1.5 | 19 | 41 | 26.5 | 30 | 102 | CAD | 请求报价 |
| KJB-80-M12 | 80 | M12 | 1.75 | 28.5 | 54 | 34 | 35 | 210 | CAD | 请求报价 |
材质、表面处理
| KJB | |
|---|---|
| 旋钮 | 尼龙6（亚光黑） |
| 螺纹部 | SUM22L 氮化处理（黑） |
特点
- 内置轴向轴承。通过减少座面的摩擦，约以平时一半的紧固扭矩获得相同的紧固力。
- 能以较轻的力度实施紧固，减轻作业人员负担，推荐用于反复拆装的部位。
- 易于受力的形状。
