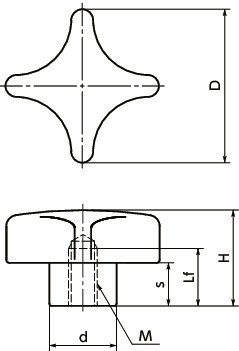

形状図
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | H | s | d | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KJF-80-M16-PF | 80 | M16 | 2 | 30 | 50 | 30 | 35 | 111 | CAD | 请求报价 |
材质、表面处理
| KJF-PF | |
|---|---|
| 旋钮 | 酚醛树脂（黑） |
| 螺纹部 | 钢 三价铬酸盐处理 |
特点
- 酚醛树脂制，具有优良的耐久性。
- 易于受力的形状。
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | H | s | d | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KJF-80-M16-PF | 80 | M16 | 2 | 30 | 50 | 30 | 35 | 111 | CAD | 请求报价 |
| KJF-PF | |
|---|---|
| 旋钮 | 酚醛树脂（黑） |
| 螺纹部 | 钢 三价铬酸盐处理 |
