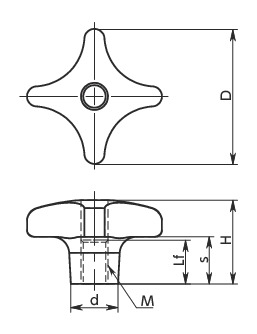

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf | H | s | d | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KJFS-32-K6-NI | 32 | M6 | 1 | 10 | 20 | 9 | 12 | 34 | CAD | 请求报价 |
| KJFS-40-K8-NI | 40 | M8 | 1.25 | 13 | 25 | 13 | 14 | 60 | CAD | 请求报价 |
| KJFS-50-K10-NI | 50 | M10 | 1.5 | 16 | 32 | 18 | 18 | 106 | CAD | 请求报价 |
| KJFS-63-K12-NI | 63 | M12 | 1.75 | 20 | 40 | 23 | 20 | 195 | CAD | 请求报价 |
材质、表面处理
| KJFS-K-NI | |
|---|---|
| 主体 | SCS13（相当于SUS304） 喷丸 |

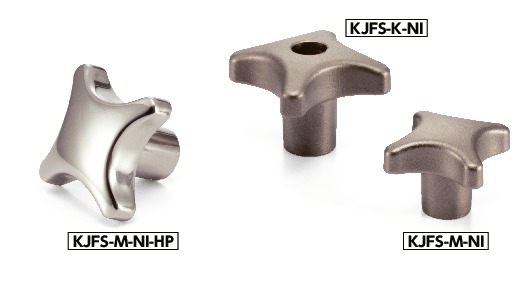

特点
- 易于受力的形状。
- 全不锈钢制。耐腐蚀性优良。
- 凹凸少，清扫性优良。
