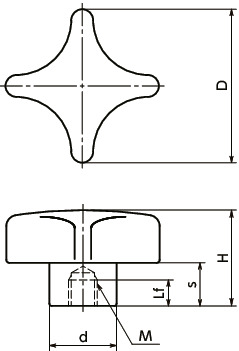

形状図
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | H | s | d | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KJFS-40-M8-PF | 40 | M8 | 1.25 | 12 | 25 | 13 | 18 | 17 | CAD | 请求报价 |
材质、表面处理
| KJFS-PF | |
|---|---|
| 旋钮 | 酚醛树脂（黑） |
| 螺纹部 | 相当于SUS304 |
特点
- 酚醛树脂制，具有优良的耐久性。
- 易于受力的形状。
- 螺纹部相当于SUS304。
