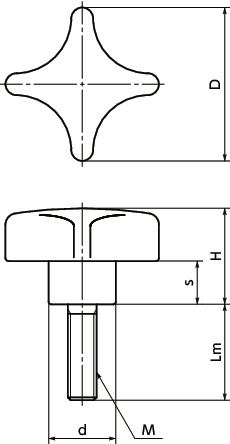

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | d | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KJM-32-M6-10 | 32 | M6 | 1 | 10 | 20 | 10 | 14 | 8 | CAD | 请求报价 |
| KJM-32-M6-16 | 32 | M6 | 1 | 16 | 20 | 10 | 14 | 9 | CAD | 请求报价 |
| KJM-32-M6-20 | 32 | M6 | 1 | 20 | 20 | 10 | 14 | 10 | CAD | 请求报价 |
| KJM-32-M6-25 | 32 | M6 | 1 | 25 | 20 | 10 | 14 | 12 | CAD | 请求报价 |
| KJM-32-M6-30 | 32 | M6 | 1 | 30 | 20 | 10 | 14 | 13 | CAD | 请求报价 |
| KJM-32-M6-35 | 32 | M6 | 1 | 35 | 20 | 10 | 14 | 14 | CAD | 请求报价 |
| KJM-32-M6-45 | 32 | M6 | 1 | 45 | 20 | 10 | 14 | 16 | CAD | 请求报价 |
| KJM-40-M8-16 | 40 | M8 | 1.25 | 16 | 25 | 13 | 18 | 20 | CAD | 请求报价 |
| KJM-40-M8-20 | 40 | M8 | 1.25 | 20 | 25 | 13 | 18 | 22 | CAD | 请求报价 |
| KJM-40-M8-25 | 40 | M8 | 1.25 | 25 | 25 | 13 | 18 | 24 | CAD | 请求报价 |
| KJM-40-M8-30 | 40 | M8 | 1.25 | 30 | 25 | 13 | 18 | 26 | CAD | 请求报价 |
| KJM-40-M8-40 | 40 | M8 | 1.25 | 40 | 25 | 13 | 18 | 30 | CAD | 请求报价 |
| KJM-40-M8-55 | 40 | M8 | 1.25 | 55 | 25 | 13 | 18 | 32 | CAD | 请求报价 |
| KJM-50-M10-25 | 50 | M10 | 1.5 | 25 | 32 | 20 | 22 | 40 | CAD | 请求报价 |
| KJM-50-M10-30 | 50 | M10 | 1.5 | 30 | 32 | 20 | 22 | 43 | CAD | 请求报价 |
| KJM-50-M10-35 | 50 | M10 | 1.5 | 35 | 32 | 20 | 22 | 46 | CAD | 请求报价 |
| KJM-50-M10-45 | 50 | M10 | 1.5 | 45 | 32 | 20 | 22 | 52 | CAD | 请求报价 |
| KJM-50-M10-55 | 50 | M10 | 1.5 | 55 | 32 | 20 | 22 | 58 | CAD | 请求报价 |
| KJM-63-M12-30 | 63 | M12 | 1.75 | 30 | 40 | 25 | 26 | 75 | CAD | 请求报价 |
| KJM-63-M12-35 | 63 | M12 | 1.75 | 35 | 40 | 25 | 26 | 78 | CAD | 请求报价 |
| KJM-63-M12-40 | 63 | M12 | 1.75 | 40 | 40 | 25 | 26 | 82 | CAD | 请求报价 |
| KJM-63-M12-50 | 63 | M12 | 1.75 | 50 | 40 | 25 | 26 | 89 | CAD | 请求报价 |
| KJM-63-M12-60 | 63 | M12 | 1.75 | 60 | 40 | 25 | 26 | 96 | CAD | 请求报价 |
材质、表面处理
| KJM | |
|---|---|
| 旋钮 | 尼龙6（亚光黑） |
| 螺纹部 | 钢 三价铬酸盐处理 |
特点
- 尼龙6制的旋钮。
- 易于受力的形状。
