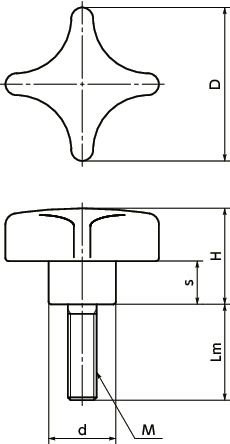

尺寸・CAD
单位 : mm
型号 | D | M(粗牙) 螺纹公称直径 |
螺距 | Lm | H | s | d | 质量 (g) |
CAD下载 | 请求报价 |
---|---|---|---|---|---|---|---|---|---|---|
KJM-32-M6-16-PF | 32 | M6 | 1 | 16 | 20 | 10 | 14 | 9 | CAD | 请求报价 |
KJM-32-M6-20-PF | 32 | M6 | 1 | 20 | 20 | 10 | 14 | 10 | CAD | 请求报价 |
KJM-32-M6-25-PF | 32 | M6 | 1 | 25 | 20 | 10 | 14 | 12 | CAD | 请求报价 |
KJM-32-M6-30-PF | 32 | M6 | 1 | 30 | 20 | 10 | 14 | 13 | CAD | 请求报价 |
KJM-32-M6-35-PF | 32 | M6 | 1 | 35 | 20 | 10 | 14 | 14 | CAD | 请求报价 |
KJM-32-M6-45-PF | 32 | M6 | 1 | 45 | 20 | 10 | 14 | 16 | CAD | 请求报价 |
KJM-40-M8-15-PF | 40 | M8 | 1.25 | 15 | 25 | 13 | 18 | 20 | CAD | 请求报价 |
KJM-40-M8-20-PF | 40 | M8 | 1.25 | 20 | 25 | 13 | 18 | 22 | CAD | 请求报价 |
KJM-40-M8-25-PF | 40 | M8 | 1.25 | 25 | 25 | 13 | 18 | 24 | CAD | 请求报价 |
KJM-40-M8-30-PF | 40 | M8 | 1.25 | 30 | 25 | 13 | 18 | 26 | CAD | 请求报价 |
KJM-40-M8-40-PF | 40 | M8 | 1.25 | 40 | 25 | 13 | 18 | 30 | CAD | 请求报价 |
KJM-40-M8-55-PF | 40 | M8 | 1.25 | 55 | 25 | 13 | 18 | 32 | CAD | 请求报价 |
KJM-50-M10-25-PF | 50 | M10 | 1.5 | 25 | 32 | 20 | 22 | 40 | CAD | 请求报价 |
KJM-50-M10-30-PF | 50 | M10 | 1.5 | 30 | 32 | 20 | 22 | 43 | CAD | 请求报价 |
KJM-50-M10-35-PF | 50 | M10 | 1.5 | 35 | 32 | 20 | 22 | 46 | CAD | 请求报价 |
KJM-50-M10-45-PF | 50 | M10 | 1.5 | 45 | 32 | 20 | 22 | 52 | CAD | 请求报价 |
KJM-50-M10-55-PF | 50 | M10 | 1.5 | 55 | 32 | 20 | 22 | 58 | CAD | 请求报价 |
KJM-63-M12-30-PF | 63 | M12 | 1.75 | 30 | 40 | 25 | 26 | 75 | CAD | 请求报价 |
KJM-63-M12-35-PF | 63 | M12 | 1.75 | 35 | 40 | 25 | 26 | 78 | CAD | 请求报价 |
KJM-63-M12-40-PF | 63 | M12 | 1.75 | 40 | 40 | 25 | 26 | 82 | CAD | 请求报价 |
KJM-63-M12-50-PF | 63 | M12 | 1.75 | 50 | 40 | 25 | 26 | 89 | CAD | 请求报价 |
KJM-63-M12-60-PF | 63 | M12 | 1.75 | 60 | 40 | 25 | 26 | 96 | CAD | 请求报价 |
KJM-80-M16-30-PF | 80 | M16 | 2 | 30 | 50 | 30 | 35 | 159 | CAD | 请求报价 |
KJM-80-M16-40-PF | 80 | M16 | 2 | 40 | 50 | 30 | 35 | 174 | CAD | 请求报价 |
KJM-80-M16-50-PF | 80 | M16 | 2 | 50 | 50 | 30 | 35 | 220 | CAD | 请求报价 |
KJM-80-M16-60-PF | 80 | M16 | 2 | 60 | 50 | 30 | 35 | 228 | CAD | 请求报价 |
KJM-80-M16-70-PF | 80 | M16 | 2 | 70 | 50 | 30 | 35 | 239 | CAD | 请求报价 |
材质、表面处理
KJM-PF | |
---|---|
旋钮 | 酚醛树脂(黑) |
螺纹部 | 钢 三价铬酸盐处理 |
特点
- 酚醛树脂制,具有优良的耐久性。
- 易于受力的形状。
