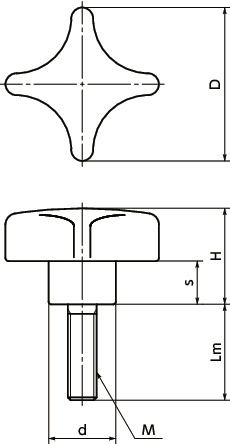

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | d | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KJM-32-M6-16-PF | 32 | M6 | 1 | 16 | 20 | 10 | 14 | 9 | CAD | 请求报价 |
| KJM-32-M6-20-PF | 32 | M6 | 1 | 20 | 20 | 10 | 14 | 10 | CAD | 请求报价 |
| KJM-32-M6-25-PF | 32 | M6 | 1 | 25 | 20 | 10 | 14 | 12 | CAD | 请求报价 |
| KJM-32-M6-30-PF | 32 | M6 | 1 | 30 | 20 | 10 | 14 | 13 | CAD | 请求报价 |
| KJM-32-M6-35-PF | 32 | M6 | 1 | 35 | 20 | 10 | 14 | 14 | CAD | 请求报价 |
| KJM-32-M6-45-PF | 32 | M6 | 1 | 45 | 20 | 10 | 14 | 16 | CAD | 请求报价 |
材质、表面处理
| KJM-PF | |
|---|---|
| 旋钮 | 酚醛树脂（黑） |
| 螺纹部 | 钢 三价铬酸盐处理 |
特点
- 酚醛树脂制，具有优良的耐久性。
- 易于受力的形状。
