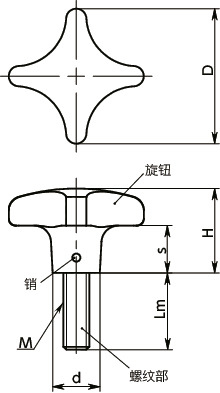

形状図
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | d | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KJMA-63-M12-30-HP | 63 | M12 | 1.75 | 30 | 40 | 23 | 20 | 104 | CAD | 请求报价 |
材质、表面处理
| KJMA-HP | |
|---|---|
| 旋钮 | 铝合金 研磨 |
| 销 | SUS301 |
| 螺纹部 | SUS303 |

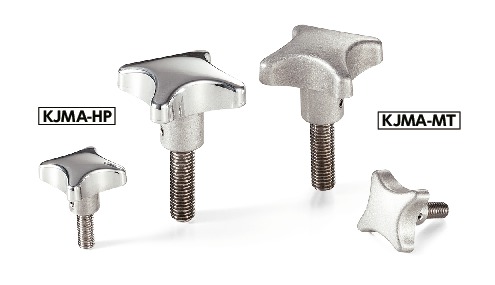

特点
- 旋钮为轻质铝合金制。
- 易于受力的形状。
- 表面经过研磨表面处理。
