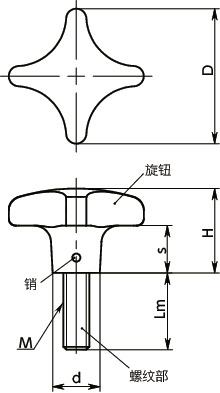

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | d | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KJMA-40-M8-20-MT | 40 | M8 | 1.25 | 20 | 25 | 13 | 14 | 34 | CAD | 请求报价 |
| KJMA-40-M8-25-MT | 40 | M8 | 1.25 | 25 | 25 | 13 | 14 | 36 | CAD | 请求报价 |
| KJMA-40-M8-30-MT | 40 | M8 | 1.25 | 30 | 25 | 13 | 14 | 38 | CAD | 请求报价 |
| KJMA-40-M8-40-MT | 40 | M8 | 1.25 | 40 | 25 | 13 | 14 | 41 | CAD | 请求报价 |
| KJMA-50-M10-20-MT | 50 | M10 | 1.5 | 20 | 32 | 18 | 18 | 63 | CAD | 请求报价 |
| KJMA-50-M10-25-MT | 50 | M10 | 1.5 | 25 | 32 | 18 | 18 | 65 | CAD | 请求报价 |
| KJMA-50-M10-30-MT | 50 | M10 | 1.5 | 30 | 32 | 18 | 18 | 68 | CAD | 请求报价 |
| KJMA-50-M10-45-MT | 50 | M10 | 1.5 | 45 | 32 | 18 | 18 | 75 | CAD | 请求报价 |
| KJMA-50-M10-55-MT | 50 | M10 | 1.5 | 55 | 32 | 18 | 18 | 79 | CAD | 请求报价 |
| KJMA-63-M12-30-MT | 63 | M12 | 1.75 | 30 | 40 | 23 | 20 | 104 | CAD | 请求报价 |
| KJMA-63-M12-40-MT | 63 | M12 | 1.75 | 40 | 40 | 23 | 20 | 111 | CAD | 请求报价 |
| KJMA-63-M12-50-MT | 63 | M12 | 1.75 | 50 | 40 | 23 | 20 | 118 | CAD | 请求报价 |
材质、表面处理
| KJMA-MT | |
|---|---|
| 旋钮 | 铝合金 亚光表面处理 |
| 销 | SUS301 |
| 螺纹部 | SUS303 |
特点
- 旋钮为轻质铝合金制。
- 易于受力的形状。
- 表面经过亚光处理。
