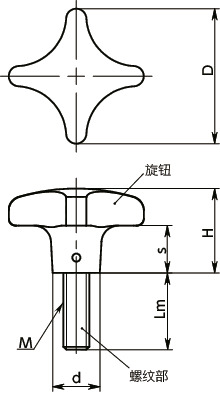

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | d | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KJMS-40-M8-20-NI | 40 | M8 | 1.25 | 20 | 25 | 13 | 14 | 72 | CAD | 请求报价 |
| KJMS-40-M8-25-NI | 40 | M8 | 1.25 | 25 | 25 | 13 | 14 | 74 | CAD | 请求报价 |
| KJMS-40-M8-30-NI | 40 | M8 | 1.25 | 30 | 25 | 13 | 14 | 76 | CAD | 请求报价 |
| KJMS-40-M8-40-NI | 40 | M8 | 1.25 | 40 | 25 | 13 | 14 | 80 | CAD | 请求报价 |
| KJMS-50-M10-20-NI | 50 | M10 | 1.5 | 20 | 32 | 18 | 18 | 131 | CAD | 请求报价 |
| KJMS-50-M10-25-NI | 50 | M10 | 1.5 | 25 | 32 | 18 | 18 | 132 | CAD | 请求报价 |
| KJMS-50-M10-30-NI | 50 | M10 | 1.5 | 30 | 32 | 18 | 18 | 135 | CAD | 请求报价 |
| KJMS-50-M10-45-NI | 50 | M10 | 1.5 | 45 | 32 | 18 | 18 | 142 | CAD | 请求报价 |
| KJMS-50-M10-55-NI | 50 | M10 | 1.5 | 55 | 32 | 18 | 18 | 145 | CAD | 请求报价 |
| KJMS-63-M12-30-NI | 63 | M12 | 1.75 | 30 | 40 | 23 | 20 | 240 | CAD | 请求报价 |
| KJMS-63-M12-40-NI | 63 | M12 | 1.75 | 40 | 40 | 23 | 20 | 241 | CAD | 请求报价 |
| KJMS-63-M12-50-NI | 63 | M12 | 1.75 | 50 | 40 | 23 | 20 | 250 | CAD | 请求报价 |
材质、表面处理
| KJMS-NI | |
|---|---|
| 旋钮 | SCS13A（相当于SUS304） 喷丸 |
| 螺纹部 | SUS303 |
特点

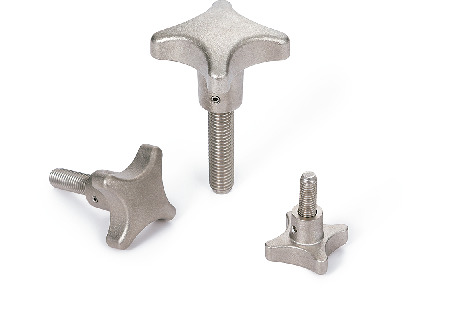

- 全不锈钢制外螺纹型十字形旋钮。
- 易于受力的形状。
- 耐腐蚀性优良。
