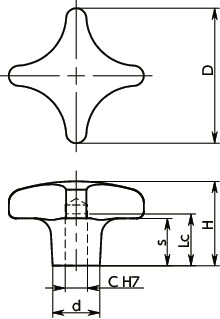

形状図
尺寸・CAD
单位 : mm
| 型号 | D | C | Lc min. | H | s | d | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| KJRA-32-R6-MT | 32 | 6 | 12 | 20 | 9 | 12 | 12 | CAD | 请求报价 |
| KJRA-40-R8-MT | 40 | 8 | 15 | 25 | 13 | 14 | 23 | CAD | 请求报价 |
| KJRA-50-R10-MT | 50 | 10 | 18 | 32 | 18 | 18 | 44 | CAD | 请求报价 |
| KJRA-63-R12-MT | 63 | 12 | 22 | 40 | 23 | 20 | 73 | CAD | 请求报价 |
| KJRA-80-R16-MT | 80 | 16 | 28 | 50 | 28 | 25 | 146 | CAD | 请求报价 |
材质、表面处理
| KJRA-R-MT | |
|---|---|
| 主体 | 铝合金 亚光表面处理 |

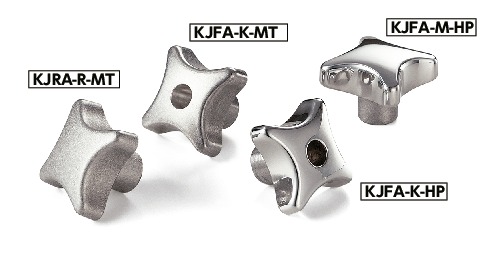

特点
- 轻质铝合金制。
- 易于受力的形状。
- 表面经过亚光处理。
