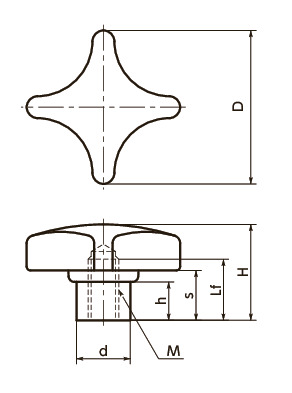

形状図
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | H | s | h | d | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KJW-32-M6-PF | 32 | M6 | 1 | 12 | 20 | 10 | 9 | 12 | 17 | CAD | 请求报价 |
材质、表面处理
| KJW-PF | |
|---|---|
| 旋钮 | 酚醛树脂（黑） |
| 轴套 | 钢 三价铬酸盐处理 |
特点
- 酚醛树脂制，具有优良的耐久性。
- 易于受力的形状。
- 金属轴套外露，便于进行追加工和固定销的使用。
