Nabeya Bi-tech

  • 旋钮

十字形旋钮（外螺纹）

Star Knob

KJWM

安全注意事项

符号RoHS指令

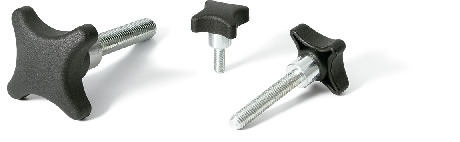

KJWM十字形旋钮（外螺纹）

形状図

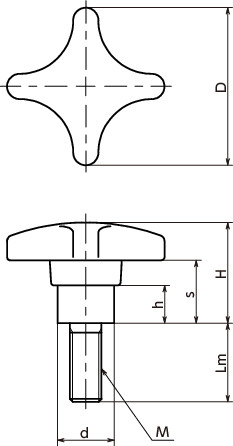

KJWM十字形旋钮（外螺纹）寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M6
M8
M10
M12
Lm
所有
16
20
25
30
35
45
40
55
50
60

单位 : mm

型号 D M（粗牙）
螺纹公称直径		 螺距 Lm H h s d 质量
(g)		 CAD下载 请求报价
KJWM-32-M6-16 32 M6 1 16 20 9 10 12 20 CAD 请求报价
KJWM-32-M6-20 32 M6 1 20 20 9 10 12 21 CAD 请求报价
KJWM-32-M6-25 32 M6 1 25 20 9 10 12 22 CAD 请求报价
KJWM-32-M6-30 32 M6 1 30 20 9 10 12 23 CAD 请求报价
KJWM-32-M6-35 32 M6 1 35 20 9 10 12 24 CAD 请求报价
KJWM-32-M6-45 32 M6 1 45 20 9 10 12 25 CAD 请求报价
KJWM-40-M8-16 40 M8 1.25 16 25 10 13 14 35 CAD 请求报价
KJWM-40-M8-20 40 M8 1.25 20 25 10 13 14 35 CAD 请求报价
KJWM-40-M8-25 40 M8 1.25 25 25 10 13 14 37 CAD 请求报价
KJWM-40-M8-30 40 M8 1.25 30 25 10 13 14 39 CAD 请求报价
KJWM-40-M8-35 40 M8 1.25 35 25 10 13 14 41 CAD 请求报价
KJWM-40-M8-40 40 M8 1.25 40 25 10 13 14 42 CAD 请求报价
KJWM-40-M8-45 40 M8 1.25 45 25 10 13 14 44 CAD 请求报价
KJWM-40-M8-55 40 M8 1.25 55 25 10 13 14 46 CAD 请求报价
KJWM-50-M10-25 50 M10 1.5 25 32 12 20 18 72 CAD 请求报价
KJWM-50-M10-30 50 M10 1.5 30 32 12 20 18 75 CAD 请求报价
KJWM-50-M10-35 50 M10 1.5 35 32 12 20 18 77 CAD 请求报价
KJWM-50-M10-45 50 M10 1.5 45 32 12 20 18 82 CAD 请求报价
KJWM-50-M10-55 50 M10 1.5 55 32 12 20 18 88 CAD 请求报价
KJWM-63-M12-30 63 M12 1.75 30 40 14 25 20 118 CAD 请求报价
KJWM-63-M12-35 63 M12 1.75 35 40 14 25 20 122 CAD 请求报价
KJWM-63-M12-40 63 M12 1.75 40 40 14 25 20 124 CAD 请求报价
KJWM-63-M12-50 63 M12 1.75 50 40 14 25 20 131 CAD 请求报价
KJWM-63-M12-60 63 M12 1.75 60 40 14 25 20 138 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

KJWM
旋钮 尼龙6（亚光黑）
螺纹部 钢
三价铬酸盐处理

特点

  • 尼龙6制的旋钮。
  • 易于受力的形状。
  • 采用金属轴套，确保平坦、稳定的座面。可更加牢固地夹紧。
