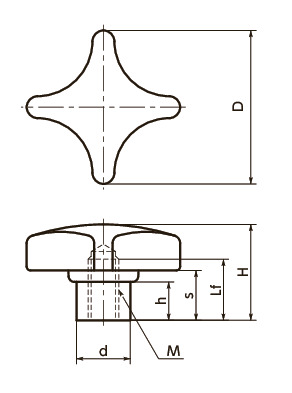

形状図
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | H | s | h | d | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KJWS-63-M12 | 63 | M12 | 1.75 | 22 | 40 | 25 | 14 | 20 | 79 | CAD | 请求报价 |
材质、表面处理
| KJWS | |
|---|---|
| 旋钮 | 尼龙6 （亚光黑） |
| 轴套 | 相当于SUS303 |

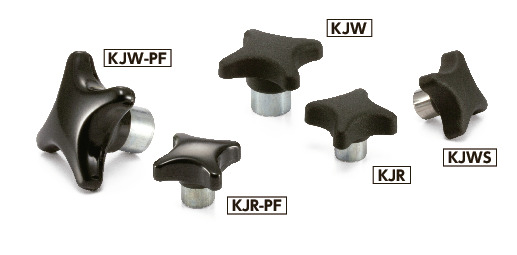

特点
- 尼龙6制的旋钮。
- 易于受力的形状。
- 螺纹部相当于SUS303。
- 金属轴套外露，便于进行追加工和固定销的使用。
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | H | s | h | d | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KJWS-63-M12 | 63 | M12 | 1.75 | 22 | 40 | 25 | 14 | 20 | 79 | CAD | 请求报价 |
