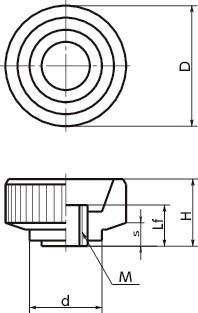

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf | H | s | d | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KKF-18-M4 | 18 | M4 | 0.7 | 9 | 13 | 6 | 10 | 4 | CAD | 请求报价 |
| KKF-20-M5 | 20 | M5 | 0.8 | 10 | 14 | 6 | 12 | 5 | CAD | 请求报价 |
| KKF-24-M5 | 24 | M5 | 0.8 | 10 | 16 | 7 | 13 | 7 | CAD | 请求报价 |
| KKF-24-M6 | 24 | M6 | 1 | 10 | 16 | 7 | 13 | 9 | CAD | 请求报价 |
| KKF-30-M6 | 30 | M6 | 1 | 11 | 18 | 7 | 15 | 12 | CAD | 请求报价 |
| KKF-30-M8 | 30 | M8 | 1.25 | 11 | 18 | 7 | 15 | 13 | CAD | 请求报价 |
| KKF-35-M8 | 35 | M8 | 1.25 | 11 | 19 | 8 | 18 | 16 | CAD | 请求报价 |
| KKF-35-M10 | 35 | M10 | 1.5 | 11 | 19 | 8 | 18 | 18 | CAD | 请求报价 |
材质、表面处理
| KKF 内螺纹 | |
|---|---|
| 旋钮 | 酚醛树脂（黑） |
| 螺纹部 | 黄铜 镀镍 |
特点
- 酚醛树脂制，具有优良的耐久性。
- M4～M10的丰富螺纹尺寸。
