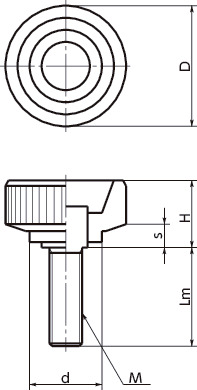

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | d | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KKM-18-M4-10 | 18 | M4 | 0.7 | 10 | 13 | 6 | 10 | 4 | CAD | 请求报价 |
| KKM-18-M4-15 | 18 | M4 | 0.7 | 15 | 13 | 6 | 10 | 5 | CAD | 请求报价 |
| KKM-18-M4-20 | 18 | M4 | 0.7 | 20 | 13 | 6 | 10 | 6 | CAD | 请求报价 |
| KKM-20-M5-10 | 20 | M5 | 0.8 | 10 | 14 | 6 | 12 | 7 | CAD | 请求报价 |
| KKM-20-M5-18 | 20 | M5 | 0.8 | 18 | 14 | 6 | 12 | 8 | CAD | 请求报价 |
| KKM-20-M5-25 | 20 | M5 | 0.8 | 25 | 14 | 6 | 12 | 9 | CAD | 请求报价 |
| KKM-24-M5-10 | 24 | M5 | 0.8 | 10 | 16 | 7 | 13 | 9 | CAD | 请求报价 |
| KKM-24-M6-20 | 24 | M6 | 1 | 20 | 16 | 7 | 13 | 12 | CAD | 请求报价 |
| KKM-24-M6-28 | 24 | M6 | 1 | 28 | 16 | 7 | 13 | 13 | CAD | 请求报价 |
| KKM-30-M6-10 | 30 | M6 | 1 | 10 | 18 | 7 | 15 | 14 | CAD | 请求报价 |
| KKM-30-M6-20 | 30 | M6 | 1 | 20 | 18 | 7 | 15 | 15 | CAD | 请求报价 |
| KKM-30-M6-28 | 30 | M6 | 1 | 28 | 18 | 7 | 15 | 17 | CAD | 请求报价 |
| KKM-30-M8-25 | 30 | M8 | 1.25 | 25 | 18 | 7 | 15 | 20 | CAD | 请求报价 |
| KKM-30-M8-32 | 30 | M8 | 1.25 | 32 | 18 | 7 | 15 | 24 | CAD | 请求报价 |
| KKM-35-M8-12 | 35 | M8 | 1.25 | 12 | 19 | 8 | 18 | 22 | CAD | 请求报价 |
| KKM-35-M8-25 | 35 | M8 | 1.25 | 25 | 19 | 8 | 18 | 25 | CAD | 请求报价 |
| KKM-35-M10-30 | 35 | M10 | 1.5 | 30 | 19 | 8 | 18 | 35 | CAD | 请求报价 |
材质、表面处理
| KKM 外螺纹 | |
|---|---|
| 旋钮 | 酚醛树脂（黑） |
| 螺纹部 | 钢 三价铬酸盐处理 |
特点
- 酚醛树脂制，具有优良的耐久性。
- M4～M10的丰富螺纹尺寸。
