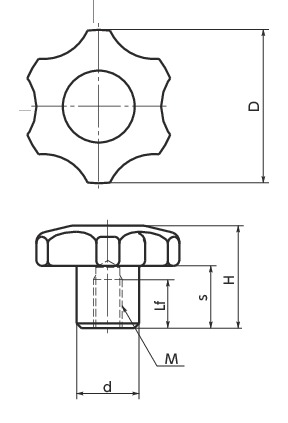

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf | H | s | d | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KKT-32 | 32 | M6 | 1 | 10 | 22 | 13 | 13 | 60 | CAD | 请求报价 |
| KKT-40 | 40 | M8 | 1.25 | 14 | 25 | 16 | 16 | 100 | CAD | 请求报价 |
| KKT-50 | 50 | M10 | 1.5 | 18 | 32 | 20 | 20 | 200 | CAD | 请求报价 |
| KKT-63 | 63 | M12 | 1.75 | 22 | 40 | 25 | 25 | 350 | CAD | 请求报价 |
| KKT-80 | 80 | M16 | 2 | 30 | 50 | 32 | 32 | 700 | CAD | 请求报价 |
材质、表面处理
| KKT | |
|---|---|
| 主体 | FC200 镀铬 |
特点
- 可根据产品符号选择类型。
KK----预留孔
KKT----内螺纹
