尺寸・CAD
单位 : mm
型号 | D | M(粗牙) 螺纹公称直径 |
螺距 | Lf | H | s | d | 质量 (g) |
CAD下载 | 请求报价 |
---|---|---|---|---|---|---|---|---|---|---|
KLF-20-M5 | 20 | M5 | 0.8 | 10 | 25 | 12 | 13 | 10 | CAD | 请求报价 |
KLF-20-M6 | 20 | M6 | 1 | 14 | 25 | 12 | 13 | 9 | CAD | 请求报价 |
KLF-25-M5 | 25 | M5 | 0.8 | 15 | 28 | 15 | 16 | 20 | CAD | 请求报价 |
KLF-25-M6 | 25 | M6 | 1 | 15 | 28 | 15 | 16 | 19 | CAD | 请求报价 |
KLF-25-M8 | 25 | M8 | 1.25 | 18 | 28 | 15 | 16 | 15 | CAD | 请求报价 |
KLF-32-M6 | 32 | M6 | 1 | 18 | 32 | 17 | 20 | 41 | CAD | 请求报价 |
KLF-32-M8 | 32 | M8 | 1.25 | 18 | 32 | 17 | 20 | 38 | CAD | 请求报价 |
KLF-32-M10 | 32 | M10 | 1.5 | 20 | 32 | 17 | 20 | 33 | CAD | 请求报价 |
材质、表面处理
KLF | |
---|---|
旋钮 | 尼龙6(亚光黑) |
螺纹部 | 钢 三价铬酸盐处理 |
特点
- 高质量、高精度。亚光黑的柔和印象。
- 使用方便的加长尺寸。
- 可根据产品符号选择类型及螺纹部的材质。

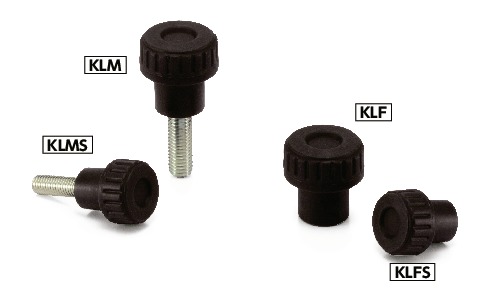

产品符号 | 类型 | 螺纹部材质 |
---|---|---|
KLM | 外螺纹 | 钢制 |
KLMS | 外螺纹 | 不锈钢制 |
KLF | 内螺纹 | 钢制 |
KLFS | 内螺纹 | 不锈钢制 |
