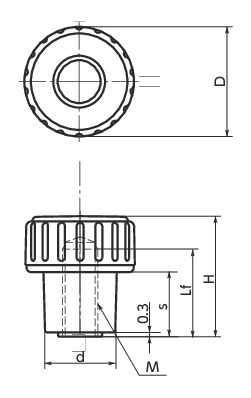

形状図
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf | H | s | d | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KLFS-32-M10 | 32 | M10 | 1.5 | 20 | 32 | 17 | 20 | 33 | CAD | 请求报价 |
材质、表面处理
| KLFS | |
|---|---|
| 旋钮 | 尼龙6（亚光黑） |
| 螺纹部 | SUS303 |
特点
- 高质量、高精度。亚光黑的柔和印象。
- 使用方便的加长尺寸。
- 可根据产品符号选择类型及螺纹部的材质。

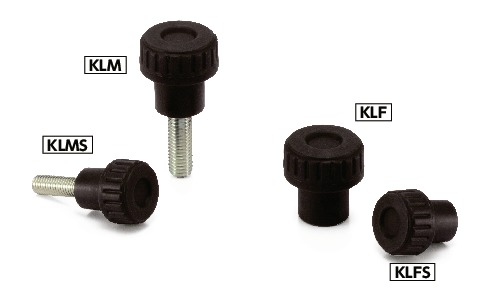

| 产品符号 | 类型 | 螺纹部材质 |
|---|---|---|
| KLM | 外螺纹 | 钢制 |
| KLMS | 外螺纹 | 不锈钢制 |
| KLF | 内螺纹 | 钢制 |
| KLFS | 内螺纹 | 不锈钢制 |
