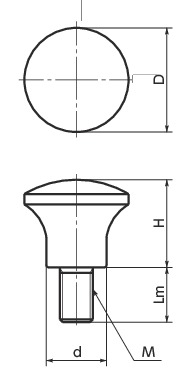

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | d | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| KMM-17-M5 | 17 | M5 | 0.8 | 9 | 14 | 10 | 5 | CAD | 请求报价 |
| KMM-21-M6 | 21 | M6 | 1 | 10 | 17 | 12 | 9 | CAD | 请求报价 |
| KMM-25-M6 | 25 | M6 | 1 | 10 | 21 | 14 | 12 | CAD | 请求报价 |
| KMM-33-M8 | 33 | M8 | 1.25 | 14 | 29 | 18 | 26 | CAD | 请求报价 |
材质、表面处理
| KMM | |
|---|---|
| 旋钮 | 酚醛树脂（黑） |
| 螺纹部 | 钢 三价铬酸盐处理 |
特点
- 形状适合用作进行推拉的操作旋钮。
-

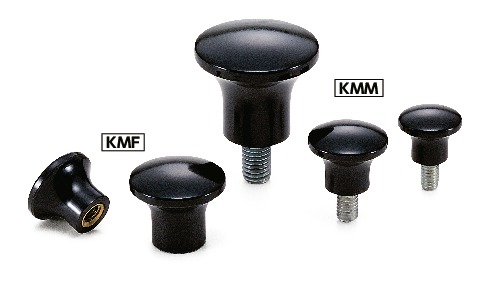

可根据产品符号选择外螺纹、内螺纹。
KMM----外螺纹
KMF----内螺纹
