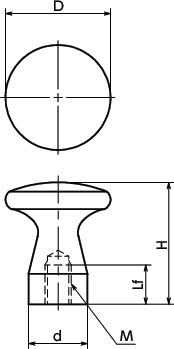

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | H | d | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| KMPF-16-M5-TZB | 16 | M5 | 0.8 | 7 | 18 | 10 | 11 | CAD | 请求报价 |
| KMPF-20-M6-TZB | 20 | M6 | 1 | 9 | 24 | 12 | 22 | CAD | 请求报价 |
| KMPF-25-M6-TZB | 25 | M6 | 1 | 9 | 29 | 14 | 43 | CAD | 请求报价 |
| KMPF-32-M8-TZB | 32 | M8 | 1.25 | 12 | 37 | 18 | 84 | CAD | 请求报价 |
| KMPF-36-M10-TZB | 36 | M10 | 1.5 | 15 | 42 | 20 | 120 | CAD | 请求报价 |
材质、表面处理
| KMPF-TZB | |
|---|---|
| 主体 | 钢 三价铬酸盐处理 |

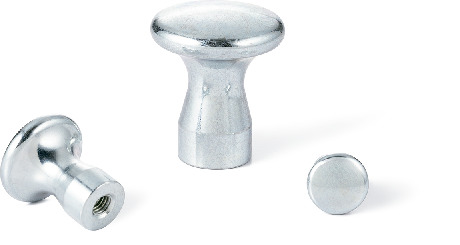

特点
- 形状适合用作进行推拉的操作旋钮。
- 全金属制。三价铬酸盐处理。
