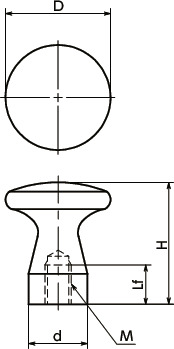

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | H | d | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| KMPFS-16-M5-HP | 16 | M5 | 0.8 | 7 | 18 | 10 | 12 | CAD | 请求报价 |
| KMPFS-20-M6-HP | 20 | M6 | 1 | 9 | 24 | 12 | 23 | CAD | 请求报价 |
| KMPFS-25-M6-HP | 25 | M6 | 1 | 9 | 29 | 14 | 43 | CAD | 请求报价 |
| KMPFS-32-M8-HP | 32 | M8 | 1.25 | 12 | 37 | 18 | 83 | CAD | 请求报价 |
| KMPFS-36-M10-HP | 36 | M10 | 1.5 | 15 | 42 | 20 | 119 | CAD | 请求报价 |
材质、表面处理
| KMPFS-HP | |
|---|---|
| 主体 | 相当于SUS304 研磨 |

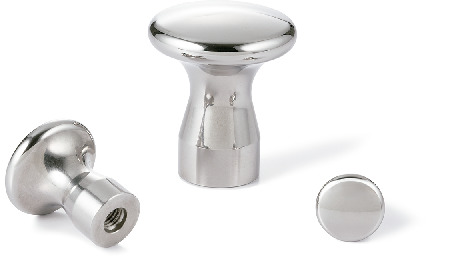

特点
- 形状适合用作进行推拉的操作旋钮。
- 全不锈钢制。耐腐蚀性优良。
- 表面经过研磨表面处理。
