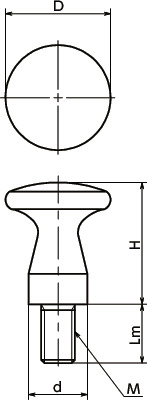

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | d | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| KMPM-16-M6-10-TZB | 16 | M6 | 1 | 10 | 18 | 10 | 15 | CAD | 请求报价 |
| KMPM-20-M8-12-TZB | 20 | M8 | 1.25 | 12 | 24 | 12 | 28 | CAD | 请求报价 |
| KMPM-25-M8-14-TZB | 25 | M8 | 1.25 | 14 | 29 | 14 | 50 | CAD | 请求报价 |
| KMPM-32-M10-16-TZB | 32 | M10 | 1.5 | 16 | 37 | 18 | 99 | CAD | 请求报价 |
| KMPM-36-M12-18-TZB | 36 | M12 | 1.75 | 18 | 42 | 20 | 145 | CAD | 请求报价 |
材质、表面处理
| KMPM-TZB | |
|---|---|
| 主体 | 钢 三价铬酸盐处理 |
特点
- 形状适合用作进行推拉的操作旋钮。
- 全金属制。三价铬酸盐处理。
