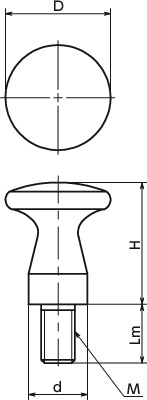

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | d | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| KMPMS-16-M6-10 | 16 | M6 | 1 | 10 | 18 | 10 | 15 | CAD | 请求报价 |
| KMPMS-20-M8-12 | 20 | M8 | 1.25 | 12 | 24 | 12 | 30 | CAD | 请求报价 |
| KMPMS-25-M8-14 | 25 | M8 | 1.25 | 14 | 29 | 14 | 51 | CAD | 请求报价 |
| KMPMS-32-M10-16 | 32 | M10 | 1.5 | 16 | 37 | 18 | 98 | CAD | 请求报价 |
| KMPMS-36-M12-18 | 36 | M12 | 1.75 | 18 | 42 | 20 | 144 | CAD | 请求报价 |
材质、表面处理
| KMPMS | |
|---|---|
| 主体 | SUS304 喷丸 |
特点
- 形状适合用作进行推拉的操作旋钮。
- 全不锈钢制。耐久性、耐腐蚀性优良。
