形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf | H | s | A | d | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KNF-12-M3 | 12 | M3 | 0.5 | 7.5 | 7.5 | 5 | 2.5 | 6 | 3 | CAD | 请求报价 |
| KNF-16-M4 | 16 | M4 | 0.7 | 9.5 | 9.5 | 6 | 3.5 | 8 | 7 | CAD | 请求报价 |
| KNF-20-M5 | 20 | M5 | 0.8 | 11.5 | 11.5 | 7.5 | 4 | 10 | 13 | CAD | 请求报价 |
| KNF-24-M6 | 24 | M6 | 1 | 15 | 15 | 10 | 5 | 12 | 23 | CAD | 请求报价 |
| KNF-30-M8 | 30 | M8 | 1.25 | 18 | 18 | 12 | 6 | 16 | 45 | CAD | 请求报价 |
| KNF-36-M10 | 36 | M10 | 1.5 | 23 | 23 | 15 | 8 | 20 | 86 | CAD | 请求报价 |
材质、表面处理
| KNF | |
|---|---|
| 主体 | SUM22L 磨光、镀铬 |
特点
- M3～M10的丰富螺纹尺寸。
- 可根据产品符号选择材质及类型。

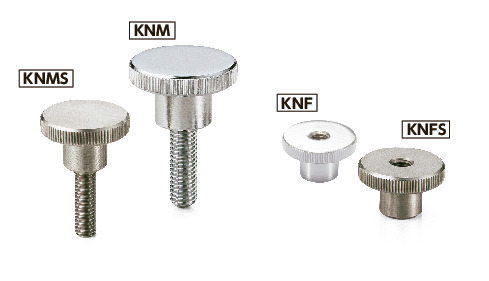

| 产品符号 | 材质 | 类型 |
|---|---|---|
| KNM | 钢制 | 外螺纹 |
| KNF | 钢制 | 内螺纹 |
| KNMS | 不锈钢制 | 外螺纹 |
| KNFS | 不锈钢制 | 内螺纹 |
