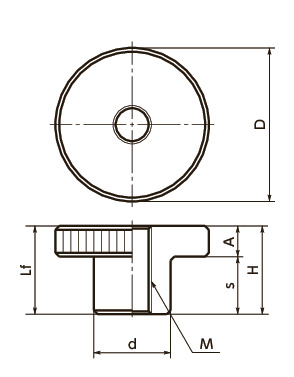

形状図
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf | H | s | A | d | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KNFS-30-M8 | 30 | M8 | 1.25 | 18 | 18 | 12 | 6 | 16 | 45 | CAD | 请求报价 |
材质、表面处理
| KNFS | |
|---|---|
| 主体 | SUS303 |
特点
- M3～M10的丰富螺纹尺寸。
- 可根据产品符号选择材质及类型。

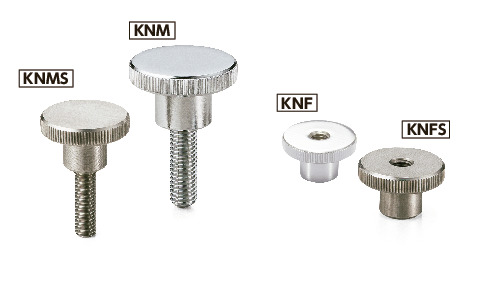

| 产品符号 | 材质 | 类型 |
|---|---|---|
| KNM | 钢制 | 外螺纹 |
| KNF | 钢制 | 内螺纹 |
| KNMS | 不锈钢制 | 外螺纹 |
| KNFS | 不锈钢制 | 内螺纹 |
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf | H | s | A | d | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KNFS-30-M8 | 30 | M8 | 1.25 | 18 | 18 | 12 | 6 | 16 | 45 | CAD | 请求报价 |
| KNFS | |
|---|---|
| 主体 | SUS303 |
| 产品符号 | 材质 | 类型 |
|---|---|---|
| KNM | 钢制 | 外螺纹 |
| KNF | 钢制 | 内螺纹 |
| KNMS | 不锈钢制 | 外螺纹 |
| KNFS | 不锈钢制 | 内螺纹 |
