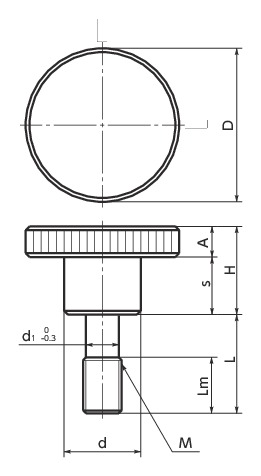

形状図

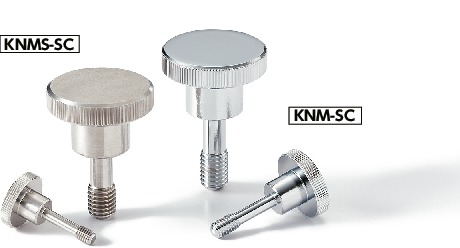

为了与KNMS-SC区分，KNM-SC的螺纹前端呈圆形。
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | A | d | L | d1 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KNM-12-M3-10-SC | 12 | M3 | 0.5 | 4 | 7.5 | 5 | 2.5 | 6 | 10 | 2.2 | 3 | CAD | 请求报价 |
| KNM-12-M3-16-SC | 12 | M3 | 0.5 | 4 | 7.5 | 5 | 2.5 | 6 | 16 | 2.2 | 4 | CAD | 请求报价 |
材质、表面处理
| KNM-SC | |
|---|---|
| 主体 | SWCH10R 磨光、镀铬 |
使用注意事项
请将盖子侧的螺孔小径设定在d1尺寸以上。请将盖子厚度设定在0.8mm以上。
安装示例

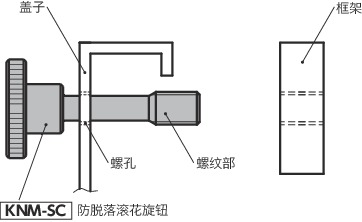

请在护罩上加工螺纹孔，将旋钮的螺纹部穿过。由于旋钮的螺纹部卡在盖子的螺孔上，即使从框架上卸下螺丝，旋钮也不会从盖子上脱落。
