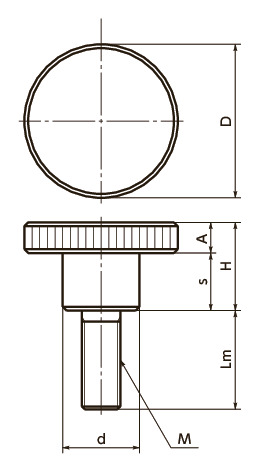

形状図
为了与KNMS区分，KNM的螺纹前端呈圆形。
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | A | d | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KNM-24-M6-10 | 24 | M6 | 1 | 10 | 15 | 10 | 5 | 12 | 28 | CAD | 请求报价 |
| KNM-24-M6-16 | 24 | M6 | 1 | 16 | 15 | 10 | 5 | 12 | 29 | CAD | 请求报价 |
| KNM-24-M6-20 | 24 | M6 | 1 | 20 | 15 | 10 | 5 | 12 | 30 | CAD | 请求报价 |
| KNM-24-M6-25 | 24 | M6 | 1 | 25 | 15 | 10 | 5 | 12 | 31 | CAD | 请求报价 |
| KNM-24-M6-30 | 24 | M6 | 1 | 30 | 15 | 10 | 5 | 12 | 32 | CAD | 请求报价 |
材质、表面处理
| KNM | |
|---|---|
| 主体 | SWCH10R 磨光、镀铬 |
特点
- M3～M10的丰富螺纹尺寸。
- 可根据产品符号选择材质及类型。

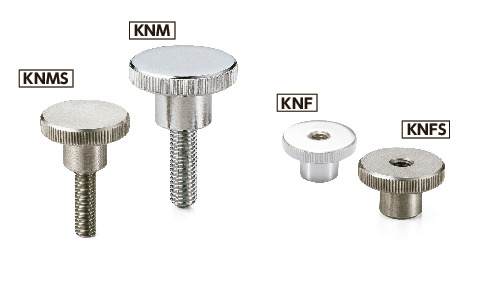

| 产品符号 | 材质 | 类型 |
|---|---|---|
| KNM | 钢制 | 外螺纹 |
| KNF | 钢制 | 内螺纹 |
| KNMS | 不锈钢制 | 外螺纹 |
| KNFS | 不锈钢制 | 内螺纹 |
