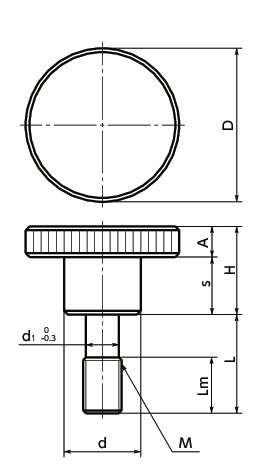

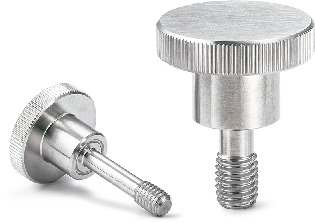

形状図
为了区分KNMS-SC（SUS304制）和KNML-SC（相当于SUS316L），KNML-SC在座面部进行了槽加工。
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | A | d | L | d1 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KNML-20-M5-10-SC | 20 | M5 | 0.8 | 6 | 11.5 | 7.5 | 4 | 10 | 10 | 3.9 | 15 | CAD | 请求报价 |
| KNML-20-M5-16-SC | 20 | M5 | 0.8 | 6 | 11.5 | 7.5 | 4 | 10 | 16 | 3.9 | 16 | CAD | 请求报价 |
| KNML-20-M5-20-SC | 20 | M5 | 0.8 | 6 | 11.5 | 7.5 | 4 | 10 | 20 | 3.9 | 16 | CAD | 请求报价 |
材质、表面处理
| KNML-SC | |
|---|---|
| 主体 | 相当于SUS316L＊1 |
＊1： Ni含量与JIS G 4303中规定的SUS316L成分不同。
（Ni含量：KNML-SC 10.00–14.00 wt%，JIS G 4303标准值：12.00–15.00 wt%）
使用注意事项
- 请将盖子侧的螺孔小径设定在d1以上。
- 请将盖子厚度设定在0.8mm以上。

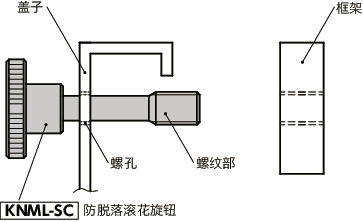

安装示例
请在护罩上加工螺纹孔，将旋钮的螺纹部穿过。由于旋钮的螺纹部卡在盖子的螺孔上，即使从框架上卸下螺丝，旋钮也不会从盖子上脱落。
