Nabeya Bi-tech

  • 旋钮

滚花旋钮

Knurled Knob

KNMS

安全注意事项

符号RoHS指令

KNMS滚花旋钮

形状図

KNMS滚花旋钮寸法図

为了与KNMS区分，KNM的螺纹前端呈圆形。

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M3
M4
M5
M6
M8
M10
Lm
所有
6
10
16
20
40
25
50
30
35
70

单位 : mm

型号 D M（粗牙）
螺纹公称直径		 螺距 Lm H s A d 质量
(g)		 CAD下载 请求报价
KNMS-12-M3-6 12 M3 0.5 6 7.5 5 2.5 6 3 CAD 请求报价
KNMS-12-M3-10 12 M3 0.5 10 7.5 5 2.5 6 3 CAD 请求报价
KNMS-12-M3-16 12 M3 0.5 16 7.5 5 2.5 6 4 CAD 请求报价
KNMS-12-M4-6 12 M4 0.7 6 7.5 5 2.5 6 3 CAD 请求报价
KNMS-12-M4-10 12 M4 0.7 10 7.5 5 2.5 6 4 CAD 请求报价
KNMS-12-M4-16 12 M4 0.7 16 7.5 5 2.5 6 4 CAD 请求报价
KNMS-12-M4-20 12 M4 0.7 20 7.5 5 2.5 6 4 CAD 请求报价
KNMS-12-M4-40 12 M4 0.7 40 7.5 5 2.5 6 6 CAD 请求报价
KNMS-12-M5-10 12 M5 0.8 10 7.5 5 2.5 6 4 CAD 请求报价
KNMS-12-M5-16 12 M5 0.8 16 7.5 5 2.5 6 5 CAD 请求报价
KNMS-12-M5-20 12 M5 0.8 20 7.5 5 2.5 6 5 CAD 请求报价
KNMS-12-M5-25 12 M5 0.8 25 7.5 5 2.5 6 6 CAD 请求报价
KNMS-12-M5-50 12 M5 0.8 50 7.5 5 2.5 6 9 CAD 请求报价
KNMS-16-M4-6 16 M4 0.7 6 9.5 6 3.5 8 9 CAD 请求报价
KNMS-16-M4-10 16 M4 0.7 10 9.5 6 3.5 8 9 CAD 请求报价
KNMS-16-M4-16 16 M4 0.7 16 9.5 6 3.5 8 10 CAD 请求报价
KNMS-16-M4-20 16 M4 0.7 20 9.5 6 3.5 8 10 CAD 请求报价
KNMS-16-M4-40 16 M4 0.7 40 9.5 6 3.5 8 10 CAD 请求报价
KNMS-16-M5-10 16 M5 0.8 10 9.5 6 3.5 8 9 CAD 请求报价
KNMS-16-M5-16 16 M5 0.8 16 9.5 6 3.5 8 9 CAD 请求报价
KNMS-16-M5-20 16 M5 0.8 20 9.5 6 3.5 8 10 CAD 请求报价
KNMS-16-M5-25 16 M5 0.8 25 9.5 6 3.5 8 10 CAD 请求报价
KNMS-16-M5-50 16 M5 0.8 50 9.5 6 3.5 8 13 CAD 请求报价
KNMS-16-M6-10 16 M6 1 10 9.5 6 3.5 8 9 CAD 请求报价
KNMS-16-M6-16 16 M6 1 16 9.5 6 3.5 8 10 CAD 请求报价
KNMS-16-M6-20 16 M6 1 20 9.5 6 3.5 8 11 CAD 请求报价
KNMS-16-M6-25 16 M6 1 25 9.5 6 3.5 8 12 CAD 请求报价
KNMS-16-M6-30 16 M6 1 30 9.5 6 3.5 8 13 CAD 请求报价
KNMS-16-M6-35 16 M6 1 35 9.5 6 3.5 8 13 CAD 请求报价
KNMS-16-M6-70 16 M6 1 70 9.5 6 3.5 8 19 CAD 请求报价
KNMS-20-M5-10 20 M5 0.8 10 11.5 7.5 4 10 15 CAD 请求报价
KNMS-20-M5-16 20 M5 0.8 16 11.5 7.5 4 10 16 CAD 请求报价
KNMS-20-M5-20 20 M5 0.8 20 11.5 7.5 4 10 16 CAD 请求报价
KNMS-20-M5-25 20 M5 0.8 25 11.5 7.5 4 10 17 CAD 请求报价
KNMS-20-M5-50 20 M5 0.8 50 11.5 7.5 4 10 20 CAD 请求报价
KNMS-20-M6-10 20 M6 1 10 11.5 7.5 4 10 15 CAD 请求报价
KNMS-20-M6-16 20 M6 1 16 11.5 7.5 4 10 17 CAD 请求报价
KNMS-20-M6-20 20 M6 1 20 11.5 7.5 4 10 17 CAD 请求报价
KNMS-20-M6-25 20 M6 1 25 11.5 7.5 4 10 18 CAD 请求报价
KNMS-20-M6-30 20 M6 1 30 11.5 7.5 4 10 19 CAD 请求报价
KNMS-20-M6-35 20 M6 1 35 11.5 7.5 4 10 20 CAD 请求报价
KNMS-20-M6-70 20 M6 1 70 11.5 7.5 4 10 26 CAD 请求报价
KNMS-24-M6-10 24 M6 1 10 15 10 5 12 28 CAD 请求报价
KNMS-24-M6-16 24 M6 1 16 15 10 5 12 29 CAD 请求报价
KNMS-24-M6-20 24 M6 1 20 15 10 5 12 30 CAD 请求报价
KNMS-24-M6-25 24 M6 1 25 15 10 5 12 31 CAD 请求报价
KNMS-24-M6-30 24 M6 1 30 15 10 5 12 32 CAD 请求报价
KNMS-24-M6-35 24 M6 1 35 15 10 5 12 32 CAD 请求报价
KNMS-24-M6-70 24 M6 1 70 15 10 5 12 38 CAD 请求报价
KNMS-30-M8-16 30 M8 1.25 16 18 12 6 16 58 CAD 请求报价
KNMS-30-M8-20 30 M8 1.25 20 18 12 6 16 59 CAD 请求报价
KNMS-30-M8-25 30 M8 1.25 25 18 12 6 16 60 CAD 请求报价
KNMS-30-M8-30 30 M8 1.25 30 18 12 6 16 61 CAD 请求报价
KNMS-36-M10-20 36 M10 1.5 20 23 15 8 20 108 CAD 请求报价
KNMS-36-M10-25 36 M10 1.5 25 23 15 8 20 111 CAD 请求报价
KNMS-36-M10-30 36 M10 1.5 30 23 15 8 20 114 CAD 请求报价
KNMS-36-M10-40 36 M10 1.5 40 23 15 8 20 120 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

KNMS
主体 SUS303＊1

＊1：　KNMS-36-M10为SUS304。

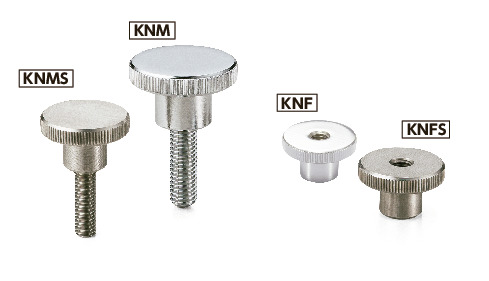

特点

  • M3～M10的丰富螺纹尺寸。
  • 可根据产品符号选择材质及类型。
产品符号 材质 类型
KNM 钢制 外螺纹
KNF 钢制 内螺纹
KNMS 不锈钢制 外螺纹
KNFS 不锈钢制 内螺纹
