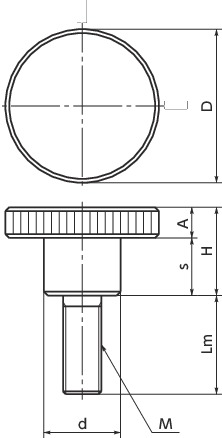

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | s | A | H | d | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KNMS-16-M4-6-BK | 16 | M4 | 0.7 | 6 | 6 | 3.5 | 9.5 | 8 | 9 | CAD | 请求报价 |
| KNMS-16-M4-10-BK | 16 | M4 | 0.7 | 10 | 6 | 3.5 | 9.5 | 8 | 9 | CAD | 请求报价 |
| KNMS-16-M4-16-BK | 16 | M4 | 0.7 | 16 | 6 | 3.5 | 9.5 | 8 | 10 | CAD | 请求报价 |
| KNMS-20-M5-10-BK | 20 | M5 | 0.8 | 10 | 7.5 | 4 | 11.5 | 10 | 15 | CAD | 请求报价 |
| KNMS-20-M5-16-BK | 20 | M5 | 0.8 | 16 | 7.5 | 4 | 11.5 | 10 | 16 | CAD | 请求报价 |
| KNMS-20-M5-20-BK | 20 | M5 | 0.8 | 20 | 7.5 | 4 | 11.5 | 10 | 16 | CAD | 请求报价 |
| KNMS-24-M6-10-BK | 24 | M6 | 1 | 10 | 10 | 5 | 15 | 12 | 28 | CAD | 请求报价 |
| KNMS-24-M6-16-BK | 24 | M6 | 1 | 16 | 10 | 5 | 15 | 12 | 29 | CAD | 请求报价 |
| KNMS-24-M6-20-BK | 24 | M6 | 1 | 20 | 10 | 5 | 15 | 12 | 30 | CAD | 请求报价 |
| KNMS-24-M6-25-BK | 24 | M6 | 1 | 25 | 10 | 5 | 15 | 12 | 31 | CAD | 请求报价 |
| KNMS-24-M6-30-BK | 24 | M6 | 1 | 30 | 10 | 5 | 15 | 12 | 32 | CAD | 请求报价 |
材质、表面处理
| KNMS-BK | |
|---|---|
| 主体 | SUS303 黑色不锈钢 |
特点
- 不锈钢发黑处理是使不锈钢表面的钝化膜增至普通的200倍，并将其加工成深黑色的表面处理。处理后，耐腐蚀性、耐候性显著提高。
- 皮膜本身不含杂质，在真空环境下乎无漏气。
- 分光反射率在1.5%以下。用于需要防反射的光学设备等用途。⇒特殊材质螺丝的特性
- 呈深黑色，用于设备、装置的设计方面。
