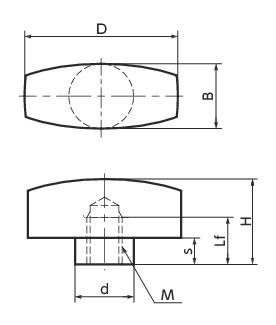

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | H | s | B | d | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KNWFS-26-M4 | 26 | M4 | 0.7 | 7 | 14.5 | 4.5 | 11 | 10 | 21 | CAD | 请求报价 |
| KNWFS-26-M5 | 26 | M5 | 0.8 | 8 | 14.5 | 4.5 | 11 | 10 | 20 | CAD | 请求报价 |
| KNWFS-26-M6 | 26 | M6 | 1 | 8 | 14.5 | 4.5 | 11 | 10 | 19 | CAD | 请求报价 |
| KNWFS-34-M6 | 34 | M6 | 1 | 10 | 17 | 5 | 13 | 12 | 34 | CAD | 请求报价 |
| KNWFS-34-M8 | 34 | M8 | 1.25 | 9 | 17 | 5 | 13 | 12 | 32 | CAD | 请求报价 |
材质、表面处理
| KNWFS | |
|---|---|
| 主体 | SCS13（相当于SUS304） 喷丸 |
特点

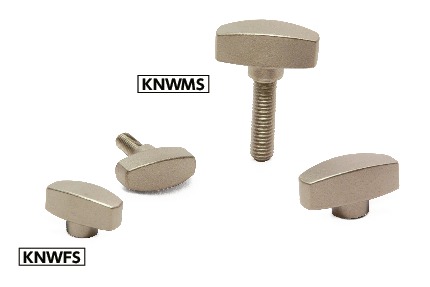

- 不锈钢制翼形旋钮。
- 喷丸表面处理造就优美外观。
- 耐腐蚀性优良。
- 易于抓握、便于操作的形状。
