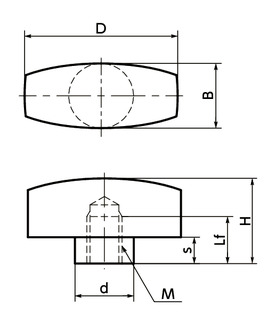

形状図
为了区分KNWFS-A4（SCS14制）与KNWFS（SCS13制），KNWFS-A4在底面部进行了槽加工。
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | H | s | B | d | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KNWFS-20-M4-A4 | 20 | M4 | 0.7 | 7 | 11.5 | 3.5 | 9 | 8 | 10 | CAD | 请求报价 |
| KNWFS-26-M4-A4 | 26 | M4 | 0.7 | 7 | 14.5 | 4.5 | 11 | 10 | 20 | CAD | 请求报价 |
| KNWFS-26-M5-A4 | 26 | M5 | 0.8 | 8 | 14.5 | 4.5 | 11 | 10 | 19 | CAD | 请求报价 |
| KNWFS-26-M6-A4 | 26 | M6 | 1 | 8 | 14.5 | 4.5 | 11 | 10 | 18 | CAD | 请求报价 |
| KNWFS-34-M6-A4 | 34 | M6 | 1 | 10 | 17 | 5 | 13 | 12 | 35 | CAD | 请求报价 |
| KNWFS-34-M8-A4 | 34 | M8 | 1.25 | 9 | 17 | 5 | 13 | 12 | 33 | CAD | 请求报价 |
材质、表面处理
| KNWFS-A4 | |
|---|---|
| 主体 | SCS14（相当于SUS316） 喷丸 |
特点

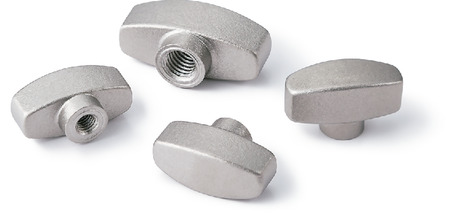

- 不锈钢制翼形旋钮。
- 喷丸表面处理造就优美外观。
- SCS14（相当于SUS316）制。耐腐蚀性、耐药品性优于SCS13（SUS304相当）。
- 易于抓握、便于操作的形状。
