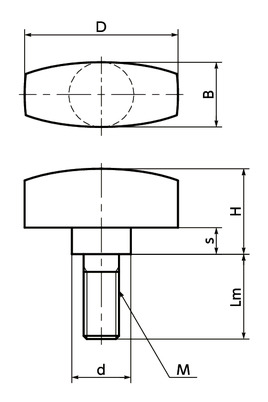

形状図
为了区分KNWMS-A4（SCS14制）与KNWMS（SCS13制），KNWMS-A4在底面部进行了槽加工。
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | B | d | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KNWMS-20-M4-6-A4 | 20 | M4 | 0.7 | 6 | 11.5 | 3.5 | 9 | 8 | 11 | CAD | 请求报价 |
| KNWMS-20-M4-10-A4 | 20 | M4 | 0.7 | 10 | 11.5 | 3.5 | 9 | 8 | 11 | CAD | 请求报价 |
| KNWMS-26-M5-10-A4 | 26 | M5 | 0.8 | 10 | 14.5 | 4.5 | 11 | 10 | 22 | CAD | 请求报价 |
| KNWMS-26-M5-16-A4 | 26 | M5 | 0.8 | 16 | 14.5 | 4.5 | 11 | 10 | 23 | CAD | 请求报价 |
| KNWMS-26-M6-16-A4 | 26 | M6 | 1 | 16 | 14.5 | 4.5 | 11 | 10 | 24 | CAD | 请求报价 |
| KNWMS-26-M6-20-A4 | 26 | M6 | 1 | 20 | 14.5 | 4.5 | 11 | 10 | 25 | CAD | 请求报价 |
| KNWMS-26-M6-25-A4 | 26 | M6 | 1 | 25 | 14.5 | 4.5 | 11 | 10 | 26 | CAD | 请求报价 |
| KNWMS-34-M6-16-A4 | 34 | M6 | 1 | 16 | 17 | 5 | 13 | 12 | 41 | CAD | 请求报价 |
| KNWMS-34-M6-20-A4 | 34 | M6 | 1 | 20 | 17 | 5 | 13 | 12 | 42 | CAD | 请求报价 |
| KNWMS-34-M6-25-A4 | 34 | M6 | 1 | 25 | 17 | 5 | 13 | 12 | 43 | CAD | 请求报价 |
| KNWMS-34-M6-30-A4 | 34 | M6 | 1 | 30 | 17 | 5 | 13 | 12 | 44 | CAD | 请求报价 |
| KNWMS-34-M8-16-A4 | 34 | M8 | 1.25 | 16 | 17 | 5 | 13 | 12 | 43 | CAD | 请求报价 |
| KNWMS-34-M8-20-A4 | 34 | M8 | 1.25 | 20 | 17 | 5 | 13 | 12 | 45 | CAD | 请求报价 |
| KNWMS-34-M8-25-A4 | 34 | M8 | 1.25 | 25 | 17 | 5 | 13 | 12 | 55 | CAD | 请求报价 |
| KNWMS-34-M8-30-A4 | 34 | M8 | 1.25 | 30 | 17 | 5 | 13 | 12 | 49 | CAD | 请求报价 |
材质、表面处理
| KNWMS-A4 | |
|---|---|
| 主体 | SCS14（相当于SUS316） 喷丸 |
特点

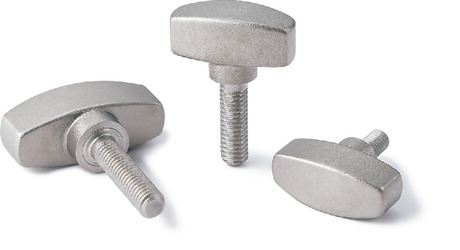

- 不锈钢制翼形旋钮。
- 喷丸表面处理造就优美外观。
- SCS14（相当于SUS316）制。耐腐蚀性、耐药品性优于SCS13（SUS304相当）。
- 易于抓握、便于操作的形状。
