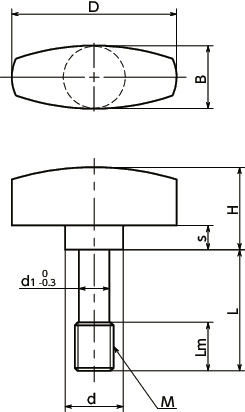

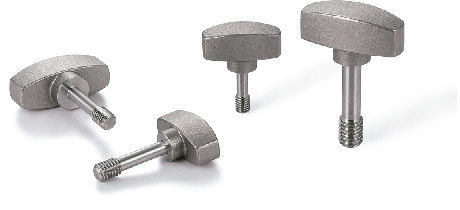

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 | 螺距 | L | Lm | H | s | B | d | d1 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KNWMS-34-M8-16-SC | 34 | M8 | 1.25 | 16 | 10 | 17 | 5 | 13 | 12 | 6.3 | 41 | CAD | 请求报价 |
| KNWMS-34-M8-20-SC | 34 | M8 | 1.25 | 20 | 10 | 17 | 5 | 13 | 12 | 6.3 | 43 | CAD | 请求报价 |
| KNWMS-34-M8-30-SC | 34 | M8 | 1.25 | 30 | 10 | 17 | 5 | 13 | 12 | 6.3 | 45 | CAD | 请求报价 |
材质、表面处理
| KNWMS-SC | |
|---|---|
| 主体 | SCS13（相当于SUS304） 喷丸 |
特点
- 防脱落型的翼形旋钮。防止旋钮的脱落、丢失。
- 食品机械采取防止异物混入措施，适用于对应CE标志（⇒请使用NBK的防脱落螺钉系列来对应CE标志 ）。
- 喷丸表面处理造就优美外观。
- 易于抓握、便于操作的形状。
使用注意事项
请将盖子侧的螺孔小径设定在d1以上。请将盖子厚度设定在0.8mm以上。
安装示例

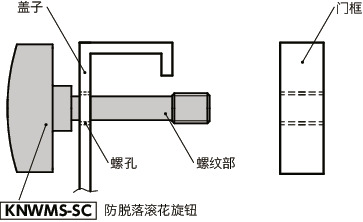

请在护罩上加工螺纹孔，将旋钮的螺纹部穿过。由于旋钮的螺纹部卡在盖子的螺孔上，即使从框架上卸下螺丝，旋钮也不会从盖子上脱落。
