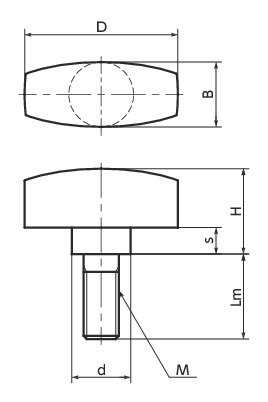

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | B | d | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KNWMS-34-M8-16 | 34 | M8 | 1.25 | 16 | 17 | 5 | 13 | 12 | 43 | CAD | 请求报价 |
| KNWMS-34-M8-20 | 34 | M8 | 1.25 | 20 | 17 | 5 | 13 | 12 | 45 | CAD | 请求报价 |
| KNWMS-34-M8-30 | 34 | M8 | 1.25 | 30 | 17 | 5 | 13 | 12 | 50 | CAD | 请求报价 |
材质、表面处理
| KNWMS | |
|---|---|
| 主体 | SCS13（相当于SUS304） 喷丸 |
特点
- 不锈钢制翼形旋钮。
- 喷丸表面处理造就优美外观。
- 耐腐蚀性优良。
- 易于抓握、便于操作的形状。
-

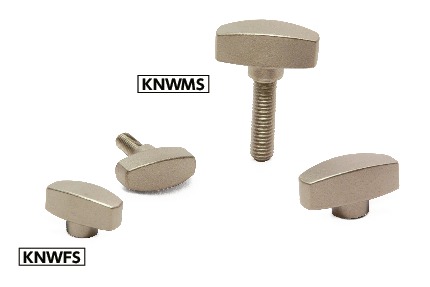

可根据产品符号选择外螺纹、内螺纹。
KNWMS----外螺纹
KNWFS----内螺纹
