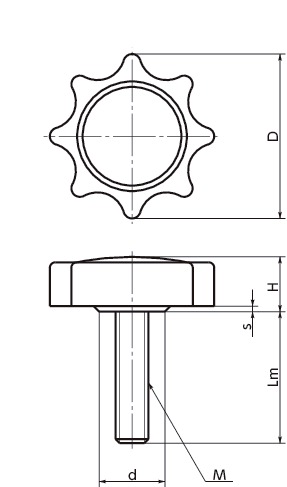

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | d | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KP-30A | 30 | M6 | 1 | 30 | 10 | 3 | 15 | 12 | CAD | 请求报价 |
| KP-30 | 30 | M8 | 1.25 | 30 | 10 | 3 | 15 | 17 | CAD | 请求报价 |
| KP-50 | 50 | M10 | 1.5 | 40 | 16 | 2 | 20 | 49 | CAD | 请求报价 |
| KP-65 | 65 | M10 | 1.5 | 50 | 18 | 2 | 23 | 66 | CAD | 请求报价 |
| KP-65B | 65 | M12 | 1.75 | 50 | 18 | 2 | 23 | 83 | CAD | 请求报价 |
材质、表面处理
| KP | |
|---|---|
| 旋钮 | 尼龙6（黑） |
| 螺纹部 | SS400 三价铬酸盐处理 |
