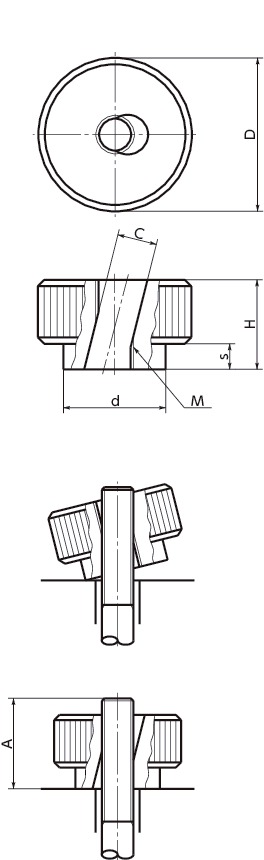

形状図
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | H | s | C1 | d | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KQCS-40-M12 | 40 | M12 | 1.75 | 24 | 8 | 13 | 32 | 176 | CAD | 请求报价 |
材质、表面处理
| KQCS 不锈钢制 | |
|---|---|
| 主体 | SUS303 |
特点
- 长螺丝也可快速紧固。
- 将螺丝穿过直孔，并移动到紧固位置。接着，请将旋钮垂直于螺丝拉起，加以紧固。
- 螺丝的紧固长度（A）小于旋钮的总高度（H）时，无法获得充分的紧固力。请将螺丝的紧固长度（A）设计成大于旋钮的总高度（H）。
