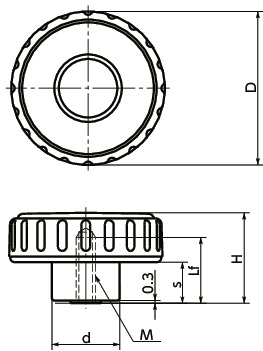

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf | H | s | d | 质量 (g) |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KRF-25-M4 | 25 | M4 | 0.7 | 8 | 19 | 8 | 13 | 13 | - | CAD | 请求报价 |
| KRF-32-M5 | 32 | M5 | 0.8 | 10 | 22 | 10 | 15 | 15 | - | CAD | 请求报价 |
| KRF-32-M6 | 32 | M6 | 1 | 10 | 22 | 10 | 15 | 15 | - | CAD | 请求报价 |
| KRF-40-M6 | 40 | M6 | 1 | 14 | 25 | 11 | 17 | 17 | - | CAD | 请求报价 |
| KRF-40-M8 | 40 | M8 | 1.25 | 14 | 25 | 11 | 17 | 15 | - | CAD | 请求报价 |
| KRF-50-M8 | 50 | M8 | 1.25 | 18 | 30 | 13.5 | 20 | 27 | - | CAD | 请求报价 |
| KRF-50-M10 | 50 | M10 | 1.5 | 19 | 30 | 13.5 | 20 | 24 | - | CAD | 请求报价 |
| KRF-63-M10 | 63 | M10 | 1.5 | 20 | 35 | 15 | 23 | 55 | ○ | CAD | 请求报价 |
材质、表面处理
| KRF | |
|---|---|
| 旋钮 | 尼龙6（亚光黑） |
| 螺纹部 | 钢 三价铬酸盐处理 |
特点

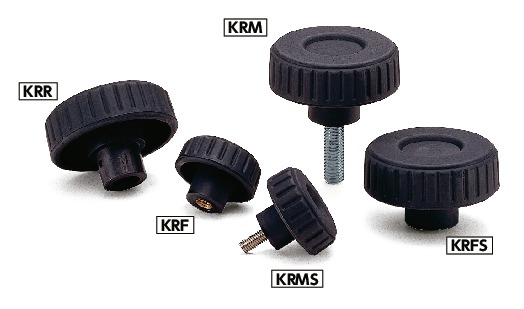

- 外螺纹KRMKRMS、内螺纹KRFKRFS、铰孔KRR3种类型。
- 铰孔KRR的轴套有固定销的导孔型和贯穿到铰孔的螺孔型。
- M4-M10的丰富螺纹尺寸。
- 可根据产品符号选择类型及螺纹部的材质。
| 产品符号 | 类型 | 螺纹部材质 |
|---|---|---|
| KRM | 外螺纹 | 钢制 |
| KRMS | 外螺纹 | 不锈钢制 |
| KRF | 内螺纹 | 钢制 |
| KRFS | 内螺纹 | 不锈钢制 |
| KRR | 铰孔 | 钢制 |
