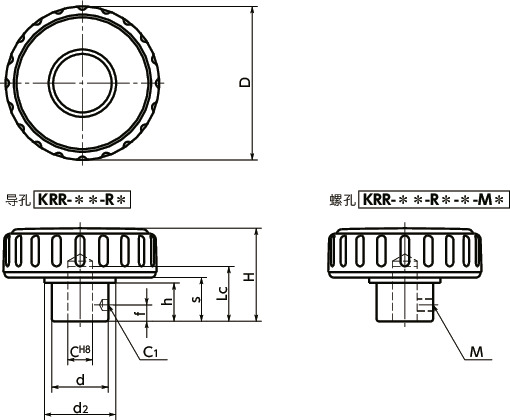

形状図
单位 : mm
| 型号 | D | C | Lc | H | C1 | M（粗牙） 螺纹公称直径 |
螺距 | d2 | d | f | h | s | 质量 (g) |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KRR-63-R12-1-M5 | 63 | 12 | 23 | 40 | - | M5 | 0.8 | 26 | 21 | 10 | 17 | 20 | 95 | ○ | CAD | 请求报价 |
材质、表面处理
| KRR | |
|---|---|
| 旋钮 | 尼龙6（亚光黑） |
| 轴套 | 钢 四氧化三铁保护膜（黑） |
| 内六角止动螺丝＊1 | SCM435 四氧化三铁保护膜（黑） |
＊1： 仅限螺孔型
特点

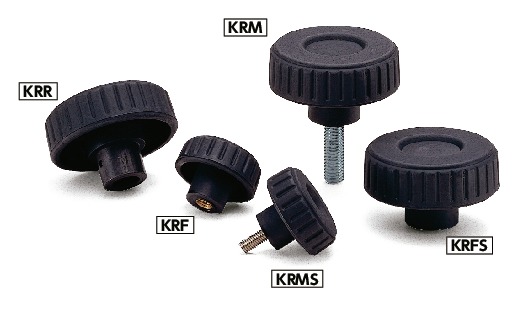

- 外螺纹KRMKRMS、内螺纹KRFKRFS、铰孔KRR3种类型。
- 铰孔KRR的轴套有固定销的导孔型和贯穿到铰孔的螺孔型。
- 螺孔型附带内六角止动螺丝。
