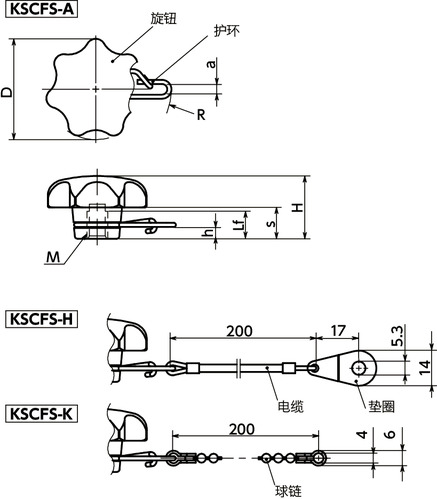

形状図
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf | H | s | h | R | a | 钢索类型 | 质量 （g） |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KSCFS-50-M10-K | 50 | M10 | 1.5 | 18 | 32 | 17 | 5 | 35 | 3.8 | 带球链 | 44 | - | CAD | 请求报价 |
材质、表面处理
| KSCFS-A | KSCFS-H | KSCFS-K | |
|---|---|---|---|
| 旋钮 | 尼龙6 （亚光黑） |
尼龙6 （亚光黑） |
尼龙6 （亚光黑） |
| 螺纹部 | 相当于SUS303 | 相当于SUS303 | 相当于SUS303 |
| 护环 | 相当于SUS301 | 相当于SUS301 | 相当于SUS301 |
| 钢索 | 相当于SUS304 聚氯乙烯 |
||
| 垫圈 | 相当于SUS304 | ||
| 球链 | 相当于SUS301 |
特点
- 通过钢索、链条连接旋钮与机械、装置，以防止旋钮丢失、脱落。
- 旋钮为七角形。七角形是手感舒适的理想外形。
- 由于护环可相对于旋钮空转，因此即使转动旋钮，也不会将钢索、链条缠绕在一起。
- 可根据型号的末尾符号选择有无钢索、链条。
末尾符号A----仅护环
末尾符号Ｈ----护环+钢索
末尾符号K----护环+球链
