形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | h | R | a | 钢索类型 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KSCHM-40-M8-20-A | 40 | M8 | 1.25 | 20 | 24 | 12 | 3.2 | 22.3 | 2.8 | 无钢索 | 50 | CAD | 请求报价 |
| KSCHM-40-M8-30-A | 40 | M8 | 1.25 | 30 | 24 | 12 | 3.2 | 22.3 | 2.8 | 无钢索 | 53 | CAD | 请求报价 |
| KSCHM-40-M8-40-A | 40 | M8 | 1.25 | 40 | 24 | 12 | 3.2 | 22.3 | 2.8 | 无钢索 | 56 | CAD | 请求报价 |
| KSCHM-50-M10-20-A | 50 | M10 | 1.5 | 20 | 30 | 17 | 3.9 | 29.6 | 3.2 | 无钢索 | 92 | CAD | 请求报价 |
| KSCHM-50-M10-30-A | 50 | M10 | 1.5 | 30 | 30 | 17 | 3.9 | 29.6 | 3.2 | 无钢索 | 97 | CAD | 请求报价 |
| KSCHM-50-M10-40-A | 50 | M10 | 1.5 | 40 | 30 | 17 | 3.9 | 29.6 | 3.2 | 无钢索 | 102 | CAD | 请求报价 |
| KSCHM-60-M12-20-A | 60 | M12 | 1.75 | 20 | 38 | 20 | 3.9 | 30.7 | 3.2 | 无钢索 | 148 | CAD | 请求报价 |
| KSCHM-60-M12-30-A | 60 | M12 | 1.75 | 30 | 38 | 20 | 3.9 | 30.7 | 3.2 | 无钢索 | 156 | CAD | 请求报价 |
| KSCHM-60-M12-40-A | 60 | M12 | 1.75 | 40 | 38 | 20 | 3.9 | 30.7 | 3.2 | 无钢索 | 163 | CAD | 请求报价 |
| KSCHM-60-M12-50-A | 60 | M12 | 1.75 | 50 | 38 | 20 | 3.9 | 30.7 | 3.2 | 无钢索 | 171 | CAD | 请求报价 |
| KSCHM-40-M8-20-H | 40 | M8 | 1.25 | 20 | 24 | 12 | 3.2 | 22.3 | 2.8 | 带钢索 | 56 | CAD | 请求报价 |
| KSCHM-40-M8-30-H | 40 | M8 | 1.25 | 30 | 24 | 12 | 3.2 | 22.3 | 2.8 | 带钢索 | 59 | CAD | 请求报价 |
| KSCHM-40-M8-40-H | 40 | M8 | 1.25 | 40 | 24 | 12 | 3.2 | 22.3 | 2.8 | 带钢索 | 62 | CAD | 请求报价 |
| KSCHM-50-M10-20-H | 50 | M10 | 1.5 | 20 | 30 | 17 | 3.9 | 29.6 | 3.2 | 带钢索 | 98 | CAD | 请求报价 |
| KSCHM-50-M10-30-H | 50 | M10 | 1.5 | 30 | 30 | 17 | 3.9 | 29.6 | 3.2 | 带钢索 | 104 | CAD | 请求报价 |
| KSCHM-50-M10-40-H | 50 | M10 | 1.5 | 40 | 30 | 17 | 3.9 | 29.6 | 3.2 | 带钢索 | 109 | CAD | 请求报价 |
| KSCHM-60-M12-20-H | 60 | M12 | 1.75 | 20 | 38 | 20 | 3.9 | 30.7 | 3.2 | 带钢索 | 155 | CAD | 请求报价 |
| KSCHM-60-M12-30-H | 60 | M12 | 1.75 | 30 | 38 | 20 | 3.9 | 30.7 | 3.2 | 带钢索 | 163 | CAD | 请求报价 |
| KSCHM-60-M12-40-H | 60 | M12 | 1.75 | 40 | 38 | 20 | 3.9 | 30.7 | 3.2 | 带钢索 | 170 | CAD | 请求报价 |
| KSCHM-60-M12-50-H | 60 | M12 | 1.75 | 50 | 38 | 20 | 3.9 | 30.7 | 3.2 | 带钢索 | 177 | CAD | 请求报价 |
| KSCHM-40-M8-20-K | 40 | M8 | 1.25 | 20 | 24 | 12 | 3.2 | 22.3 | 2.8 | 带球链 | 56 | CAD | 请求报价 |
| KSCHM-40-M8-30-K | 40 | M8 | 1.25 | 30 | 24 | 12 | 3.2 | 22.3 | 2.8 | 带球链 | 59 | CAD | 请求报价 |
| KSCHM-40-M8-40-K | 40 | M8 | 1.25 | 40 | 24 | 12 | 3.2 | 22.3 | 2.8 | 带球链 | 62 | CAD | 请求报价 |
| KSCHM-50-M10-20-K | 50 | M10 | 1.5 | 20 | 30 | 17 | 3.9 | 29.6 | 3.2 | 带球链 | 97 | CAD | 请求报价 |
| KSCHM-50-M10-30-K | 50 | M10 | 1.5 | 30 | 30 | 17 | 3.9 | 29.6 | 3.2 | 带球链 | 103 | CAD | 请求报价 |
| KSCHM-50-M10-40-K | 50 | M10 | 1.5 | 40 | 30 | 17 | 3.9 | 29.6 | 3.2 | 带球链 | 108 | CAD | 请求报价 |
| KSCHM-60-M12-20-K | 60 | M12 | 1.75 | 20 | 38 | 20 | 3.9 | 30.7 | 3.2 | 带球链 | 154 | CAD | 请求报价 |
| KSCHM-60-M12-30-K | 60 | M12 | 1.75 | 30 | 38 | 20 | 3.9 | 30.7 | 3.2 | 带球链 | 162 | CAD | 请求报价 |
| KSCHM-60-M12-40-K | 60 | M12 | 1.75 | 40 | 38 | 20 | 3.9 | 30.7 | 3.2 | 带球链 | 169 | CAD | 请求报价 |
| KSCHM-60-M12-50-K | 60 | M12 | 1.75 | 50 | 38 | 20 | 3.9 | 30.7 | 3.2 | 带球链 | 176 | CAD | 请求报价 |
材质、表面处理
| KSCHM-A | KSCHM-H | KSCHM-K | |
|---|---|---|---|
| 旋钮 | SUS316L 喷丸 |
SUS316L 喷丸 |
SUS316L 喷丸 |
| 轴套 | 相当于SUS304 | 相当于SUS304 | 相当于SUS304 |
| 护环 | 相当于SUS301 | 相当于SUS301 | 相当于SUS301 |
| 钢索 | - | 相当于SUS304 聚氯乙烯 |
- |
| 垫圈 | - | 相当于SUS304 | - |
| 球链 | - | - | 相当于SUS301 |

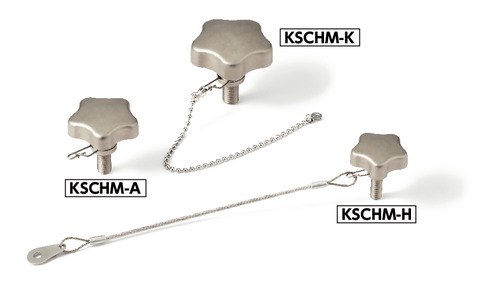

特点
- 通过钢索、链条连接旋钮与机械、装置，以防止旋钮丢失、脱落。
- 喷丸表面处理造就旋钮的优美外观。
- 由于护环可相对于旋钮空转，因此即使转动旋钮，也不会将钢索、链条缠绕在一起。
- 可根据型号的末尾符号选择有无钢索、链条。
末尾符号A----仅护环
末尾符号H----护环+钢索
末尾符号K----护环+球链
