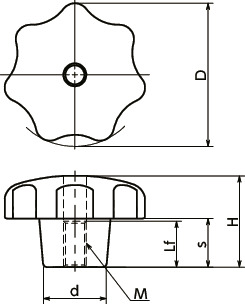

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf | H | s | d | 质量 (g) |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KSF-32-K6 | 32 | M6 | 1 | 10.5 | 20 | 10 | 14 | 10 | - | CAD | 请求报价 |
| KSF-40-K8 | 40 | M8 | 1.25 | 13 | 25 | 13 | 18 | 17 | - | CAD | 请求报价 |
| KSF-50-K8 | 50 | M8 | 1.25 | 16 | 32 | 17 | 22 | 37 | - | CAD | 请求报价 |
| KSF-50-K10 | 50 | M10 | 1.5 | 16 | 32 | 17 | 22 | 33 | - | CAD | 请求报价 |
| KSF-63-K12 | 63 | M12 | 1.75 | 20 | 40 | 21 | 26 | 63 | ○ | CAD | 请求报价 |
材质、表面处理
| KSF-K | |
|---|---|
| 旋钮 | 尼龙6（亚光黑） |
| 螺纹部 | 钢 三价铬酸盐处理 |

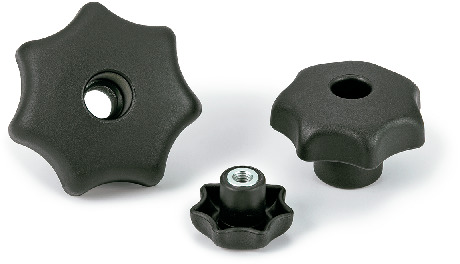

特点
- 七角形是手感舒适的理想外形。
- 孔贯通到旋钮上表面。
