形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf | H | s | d | 质量 （g） |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KSFA-40-K8-MT | 40 | M8 | 1.25 | 13 | 25 | 12 | 14 | 32 | - | CAD | 请求报价 |
| KSFA-50-K10-MT | 50 | M10 | 1.5 | 16 | 32 | 15 | 18 | 58 | - | CAD | 请求报价 |
| KSFA-63-K12-MT | 63 | M12 | 1.75 | 20 | 40 | 19 | 20 | 113 | ○ | CAD | 请求报价 |
| KSFA-80-K16-MT | 80 | M16 | 2 | 20 | 50 | 23 | 25 | 221 | - | CAD | 请求报价 |
材质、表面处理
| KSFA-K-MT | |
|---|---|
| 主体 | 铝合金 亚光表面处理 |

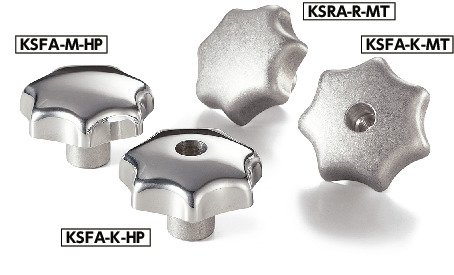

特点
- 七角形是手感舒适的理想外形。
- 轻量铝合金制。
