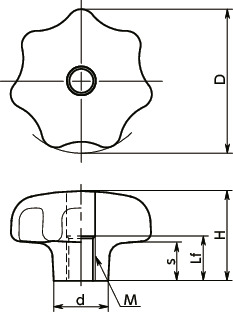

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf | H | s | d | 质量 （g） |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KSFS-32-K6-A4-HP | 32 | M6 | 1 | 10 | 20 | 9 | 12 | 66 | - | CAD | 请求报价 |
| KSFS-40-K8-A4-HP | 40 | M8 | 1.25 | 13 | 25 | 12 | 14 | 107 | - | CAD | 请求报价 |
| KSFS-50-K10-A4-HP | 50 | M10 | 1.5 | 16 | 32 | 15 | 18 | 210 | - | CAD | 请求报价 |
| KSFS-63-K12-A4-HP | 63 | M12 | 1.75 | 20 | 40 | 19 | 20 | 396 | ○ | CAD | 请求报价 |
材质、表面处理
| KSFS-K-A4-HP | |
|---|---|
| 主体 | 相当于SUS316 研磨 |
特点

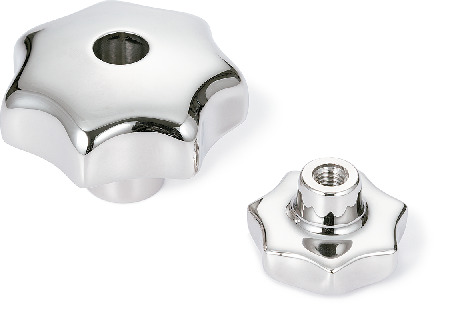

- 耐腐蚀性尤其出色的内螺纹型七角形旋钮，采用相当于SUS316的全不锈钢制成。
- 七角形是手感舒适的理想外形。
