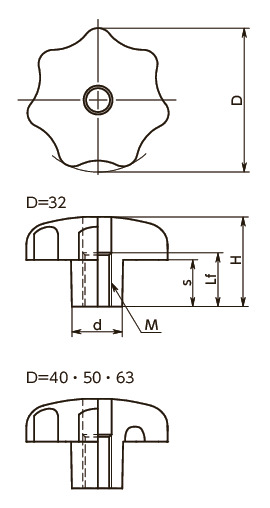

形状図
D=40、50、63时，旋钮部的内侧有凹槽。
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf | H | s | d | 质量 （g） |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KSFS-40-K8-NI | 40 | M8 | 1.25 | 13 | 25 | 12 | 14 | 75 | - | CAD | 请求报价 |
材质、表面处理
| KSFS-K-NI | |
|---|---|
| 主体 | SCS13（相当于SUS304） 喷丸 |
特点
- 七角形是手感舒适的理想外形。
- 全不锈钢制。耐腐蚀性优良。
-

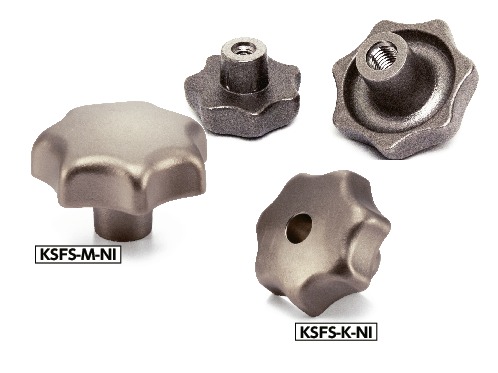

可根据产品符号选择类型。
KSFS-M-NI----内螺纹
KSFS-K-NI----内螺纹、通孔
