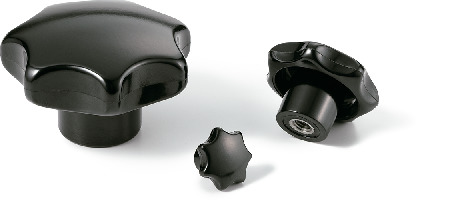

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | H | s | d | 质量 (g) |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KSFS-25-M5-PF | 25 | M5 | 0.8 | 7.5 | 16 | 8 | 12 | 7 | - | CAD | 请求报价 |
| KSFS-32-M5-PF | 32 | M5 | 0.8 | 7.5 | 20 | 10 | 14 | 14 | - | CAD | 请求报价 |
| KSFS-32-M6-PF | 32 | M6 | 1 | 9 | 20 | 10 | 14 | 12 | - | CAD | 请求报价 |
| KSFS-40-M6-PF | 40 | M6 | 1 | 9 | 25 | 13 | 18 | 22 | - | CAD | 请求报价 |
| KSFS-40-M8-PF | 40 | M8 | 1.25 | 12 | 25 | 13 | 18 | 20 | - | CAD | 请求报价 |
| KSFS-50-M10-PF | 50 | M10 | 1.5 | 15 | 32 | 17 | 22 | 41 | - | CAD | 请求报价 |
| KSFS-50-M8-PF | 50 | M8 | 1.25 | 12 | 32 | 17 | 22 | 36 | - | CAD | 请求报价 |
| KSFS-63-M10-PF | 63 | M10 | 1.5 | 15 | 40 | 21 | 26 | 70 | ○ | CAD | 请求报价 |
| KSFS-63-M12-PF | 63 | M12 | 1.75 | 18 | 40 | 21 | 26 | 80 | ○ | CAD | 请求报价 |
| KSFS-80-M12-PF | 80 | M12 | 1.75 | 18 | 50 | 25 | 35 | 146 | ○ | CAD | 请求报价 |
| KSFS-80-M16-PF | 80 | M16 | 2 | 24 | 50 | 25 | 35 | 160 | ○ | CAD | 请求报价 |
材质、表面处理
| KSFS-PF | |
|---|---|
| 旋钮 | 酚醛树脂（黑） |
| 螺纹部 | 相当于SUS304 |
特点
- 七角形是手感舒适的理想外形。
- 酚醛树脂制，具有优良的耐久性。
- 螺纹部为不锈钢制，耐腐蚀性优良。
